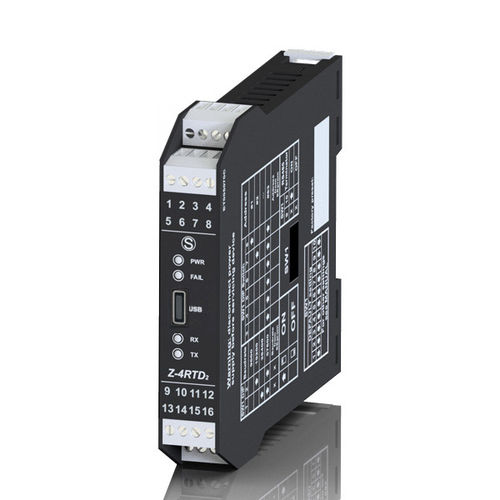

Módulo de entrada analógico Z-4RTD2

Modbus RTUUSBRS485

Z-4RTD2 es un convertidor para sensores RTD de platino o níquel (PT100, PT1000, PT500, Ni100 con 2,3 ó 4 hilos) con cuatro canales de medida independientes y aislados. El módulo se caracteriza por un aislamiento de 6 vías de hasta 1,5 kV (Fuente de alimentación // Canal de entrada único (x4) // Comunicación serie RS485). La fuente de alimentación y el cableado del bus serie a través del accesorio Z-PC-DINAL2-17.5 (o Z-PC-DIN2-17.5 para extensiones de BUS existentes) garantizan una configuración rápida y sencilla en carril DIN. A través del puerto microUSB del panel frontal es posible configurar el dispositivo mediante el software para PC EASY Setup. Los parámetros de configuración también pueden ajustarse mediante interruptores DIP. Aislamiento - 1,5 kVac (6 vías) Indicadores de estado - Alimentación Error Transferencia de datos Recepción de datos Temperatura de funcionamiento -20..+70°C (-20..+65°C UL) Temperatura de almacenamiento -20..+85°C Resolución - 14 bit Clase de precisión - 0,05 Estabilidad - 0,04 Linealidad - 0,025 Deriva térmica - < 50 ppm/K Conexiones - Terminales de tornillo extraíbles de 4 vías, sección máx. 1,5 mm, paso 3,5 mm Micro USB en la parte delantera Conector trasero IDC10 para carril DIN IEC EN 60715 Montaje - Para carril DIN 46277 de 35 mm Almacenamiento de datos - EEPROM para parámetros de configuración, tiempo de retención 10 años Interfaces - RS485 2 hilos Micro USB Velocidad - Hasta 115.200 bps Protocolos - ModBUS RTU esclavo Tiempo de comunicación - < 10 ms (@38.400 bps) Distancia máxima - Hasta 1.200 m Conectividad - Máximo 32 nodos Programación - Configuración Plug&play (EASY SETUP) Interruptor DIP Software del sistema (Z-NET4) Aplicación Android (EASY SETUP APP)
