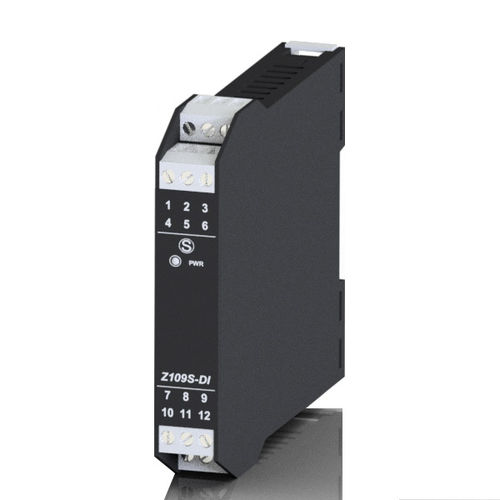

Alimentación eléctrica AC/DC Z109S-DI

estabilizadaen riel DINcon aislamiento galvánico

El módulo Z109S-DI es una fuente de alimentación con aislador galvánico para el bucle de corriente. Convierte una señal de entrada en una corriente en el rango 0/4..20mA y realiza la medida y retransmisión de la señal en una salida analógica aislada en el rango 0/4 - 20 mA. El módulo puede alimentar un sensor de 2 hilos con 20 V de tensión estabilizada y 20 mA de corriente máxima protegida contra cortocircuitos. El aislamiento galvánico de 3 vías alcanza 3.500 Vca equivalente a 6,4 kV de tensión de impulso. Z109S-DI es muy útil en aplicaciones del sector energético. Descripción: - Aislador de bucle de corriente de amplio rango Alimentación: - 10..40 Vcc, 19..28 Vca Entrada: - 0/4..20 mA, 20 Vcc estabilizada en bucle, impendancia de entrada 50 Ω Salida: - Corriente 0/4..20 mA Tiempo de respuesta: - < 200 μs, frecuencia de corte (-3dB) 6kHz Aislamiento: - 3.500 Vca a 3 vías Aislamiento de seguridad: - < 300 V~ referidos a tierra CAT II Tensión de impulso: - 6,5 kV Transductor de potencia: - Técnica de 2 hilos (máx. 20 mA) Dimensiones: - 100x 112 x 18 mm (l x h x w) Montaje: - Carril DIN 46277 Caja: - PBT, negro
