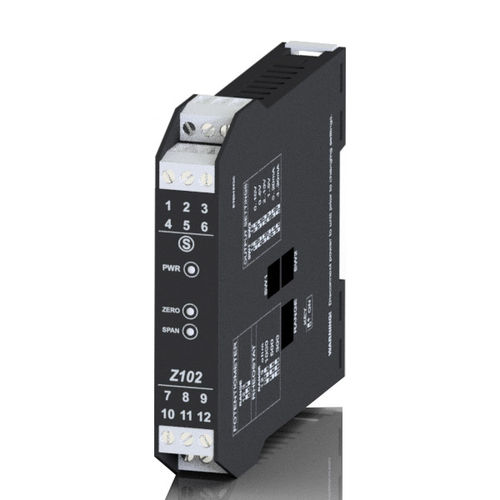

Convertidor/aislador de señal Z102

galvánico

Z102 es un módulo convertidor que acepta señales de entrada para medición de resistencia con conexión de reóstato (2 hilos) y potenciómetro (3 hilos). Z102 dispone de una salida analógica aislada, con salida de corriente (con conexión activa o pasiva). Mediante dip-switches se puede seleccionar el rango de la señal de salida (0..20 mA, 4..20 mA, 0..5 V, 1..5 V, 0..10 V y 2..10 V). El módulo dispone de una indicación de presencia de alimentación en el frontal, LED de diagnóstico y aislamiento galvánico de 3 puntos alimentación/entrada/salida de 1500 Vca. DATOS TÉCNICOS Descripción: - Aislador / convertidor potenciométrico a CC Entrada: - reóstato de 2 hilos, 0..300/500, 0..1000 Ω, potenciómetro de 3 hilos, 200 Ω..1 MΩ Salida: - corriente 0/4..20 mA; tensión 0/1..5, 0/2..10 V Clase de precisión: - 0,2% Alimentación: - 19..40 Vcc, 19..28 Vca Aislamiento: - 1.500 Vca
