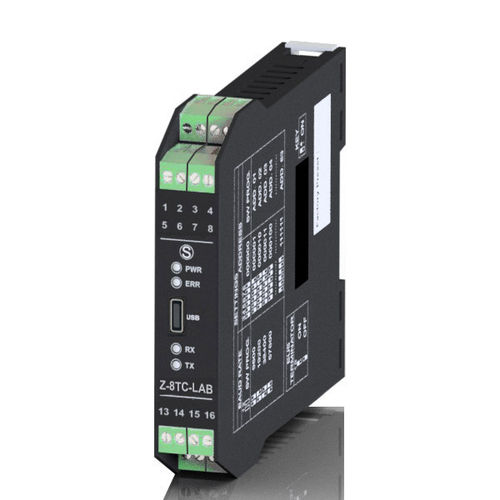

Módulo de entrada analógico Z-8TC-SI-LAB

Modbus RTURS485con 8 entradas

El Z-8TC-SI-LAB es un convertidor digital para termopares de los tipos J, K, R, S, T. B, E, N, L con ocho canales de medición diseñado para laboratorios. El módulo dispone de comunicación RS485 Modbus RTU, compensación de unión fría, alta precisión, aislamiento global de hasta 1,5 kVac y resolución de hasta 24 bits. DATOS TÉCNICOS Alimentación - 10..40 Vcc; 19..28 Vca (50-60 Hz) Consumo - Máx. 0,6 W Aislamiento - 1.500 Vca Protección ESD - 4 kV Indicadores de estado - Alimentación Error Datos Tx Datos Rx Conexiones - Bloque de terminales extraíble de 4 vías, paso 3,5 mm, sección máx. del cable 1,5 mm2 Micro USB 2.0 frontal para configuración y comunicación Modbus RTU Montaje - Guía carril DIN 35 mm (IEC/EN 60715) almacenamiento de datos - EEPROM para parámetros de configuración, tiempo de retención 10 años Velocidad en baudios - Hasta 115 kbps Protocolo - Modbus RTU Tiempo de respuesta - <10 ms Velocidad de canal - 25..400 ms Distancia - Hasta 1.200 m Conectividad - 32 nodos máx CONFIGURACIÓN SENCILLA Z-NET4 Canales de entrada - 8 entradas activables y configurables individualmente Tipo de canales de entrada - Termopar J, K, R, S, T. B, E, N, L (EN 60584-1, GOST 8.585) Rango de temperatura -210..1820 °C Span: -±150mV Derivación hasta 70 mV Formato de las mediciones - Tensión (μV), temperatura (°C) en Int de 16 bits y 32 bits en coma flotante, directo o intercambiado Temperatura de funcionamiento - -25..+70 °C Dimensiones - 17,5 x 100 x 112 mm Peso - 140 g Carcasa - PA6, color negro Certificaciones - CE, UKCA
