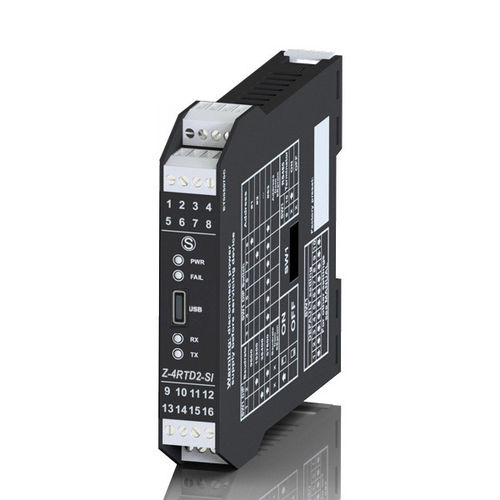

Módulo de entrada analógico Z-4RTD2-SI

Modbus RTURS485micro USB

El Z-4RTD2-SI es un convertidor de 24 bits de resolución para termómetros de resistencia de platino o níquel (Pt100, Pt500, PT1000, Ni100, Ni120, Ni1000, Cu50, Cu 100) con cuatro canales de medida independientes. El módulo dispone de un aislamiento de 3 vías de hasta 1,5 kVac (Fuente de alimentación // Canales de entrada // Comunicación serie RS485). El cableado de la fuente de alimentación y el bus serie a través del accesorio Z-PC-DINAL2-17.5 (o Z-PC-DIN2-17.5 para extensiones de BUS existentes) garantiza una configuración rápida y sencilla en carril DIN. A través del puerto micro USB de la parte frontal, el dispositivo se puede configurar mediante el software para PC EASY Setup. Los parámetros de configuración también pueden ajustarse mediante interruptores DIP. DATOS TÉCNICOS Alimentación - 10..40 Vcc / 19..28 Vca Consumo - 0,7 W Aislamiento - 1,5 kVac (3 vías) Indicadores de estado - Alimentación Error Transferencia de datos Recepción de datos Temperatura de funcionamiento -25..+70°C Temperatura de almacenamiento - -30..+85°C Resolución - 24 bit Clase de precisión - 0,05 Estabilidad - 0,04 Linealidad - 0,025 Deriva térmica - < 50 ppm/K Conexiones - Terminales de tornillo extraíbles de 4 vías, sección máx. 1,5 mm, paso 3,5 mm Micro USB en la parte frontal Almacenamiento de datos - EEPROM para parámetros de configuración, tiempo de retención 10 años Micro USB Velocidad - Hasta 115.200 bps Tiempo de comunicación - < 10 ms (@38.400 bps) Distancia máxima - Hasta 1.200 m Conectividad - Máximo 32 nodos Programación - Configuración Plug&play (EASY SETUP) Parámetros programables - Filtro programable de ocho niveles para la estabilización de la lectura; rechazo de 50 Hz o 60 Hz; punto flotante, punto flotante inverso, punto fijo de 16 bits, décimas de grado, décimas/centésimas de ohmio de medida; velocidad de adquisición; restablecimiento del valor en caso de fallo o congelación de la última lectura; compensación de la resistencia de tres hilos en el valor medio
