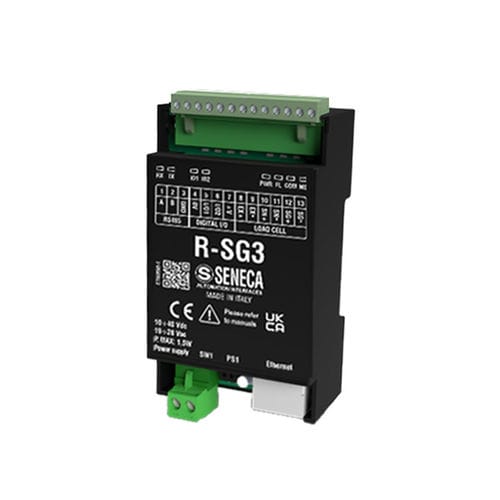

Módulo de entrada analógico R-SG3

EthernetModbus RTUpara galga extensiométrica

El R-SG3 es un convertidor compacto para células de carga de galgas extensométricas. La medición, realizada mediante una técnica de 4 ó 6 hilos, está disponible a través de los protocolos ModBUS RTU o ModBUS TCP-IP. La sensibilidad de las células de carga oscila entre 1 y 64 mV/V. El módulo es un servidor web configurable. Alimentado por un ADC de 24 bits, el R-SG3 se distingue por sus funciones avanzadas (contador de piezas, puesta a cero automática de la tara, alarma de umbral, firmware actualizable automáticamente) y su gestión flexible de las mediciones (mediciones disponibles tanto en números enteros como en coma flotante, medición estabilizable mediante filtro de ruido, resolución configurable). El módulo también es compatible con las funciones Peer-To-Peer y ModBUS pass-through. DATOS TÉCNICOS Alimentación - 10..40 Vcc, 19..28 Vca (@50..60 Hz) Consumo de energía - 1,5 W Aislamiento - 1.500 Vac a 3 vie Clase de precisión - 0,01 LED de estado - Tx transmisión de paquetes Rx recepción de paquetes Estado IO1 Estado IO2 Alimentación Sobrecarga de la célula de carga Estado de calibración de fábrica Ethernet TRF / LNK (tránsito de paquetes / conexión Ethernet) Canales de entrada - 1 canal analógico para lectura (y alimentación) de hasta 4 (350 Ω) u 8 (1.000 Ω) células de carga de galgas extensométricas, conexión a 4 ó 6 hilos, impedancia equivalente 87 Ω 1DI calibración de tara o umbral de peso Canal de salida - 1DO calibración de tara o umbral de peso Funciones avanzadas - Función de tara de silos Función contador de piezas Función reset de tara Adquisición de tara Señalización de pesaje estable vía Modbus Filtro de ruido Peer-To-Peer Pass-Through Ajustes avanzados - Firmware actualizable E/S digitales independientes Frecuencia de muestreo ajustable en un amplio rango Umbral de alarma con histéresis programable Resolución configurable Medidas - ADC 24 bits Medición ratiométrica Valor entero en coma flotante
