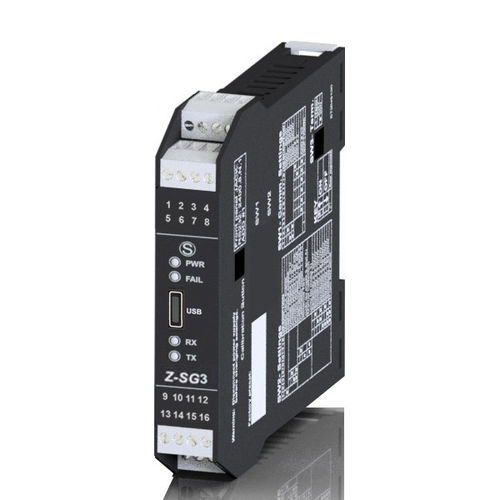

Módulo de entrada analógico Z-SG3

Modbus RTUpara galga extensiométricaen riel DIN

Z-SG3 es un convertidor de células de carga (galgas extensométricas). La medición realizada con la técnica de 4 ó 6 hilos, está disponible a través del protocolo serie Modbus RTU y a través de la salida analógica. El instrumento puede alimentar directamente la galga extensométrica. El software EASY SETUP gestiona La calibración de la célula de carga en el modo de calibración de fábrica o de peso de muestra. Z-SG3 incluye funciones avanzadas (contador de piezas, puesta a cero automática de la tara, alarma de umbral, firmware actualizable automáticamente) y un modo flexible de gestión de las medidas (medidas disponibles en coma entera y flotante, medida estabilizada mediante filtro de ruido, resolución configurable). La configuración se realiza por software, mientras que la velocidad en baudios y la dirección Modbus se efectúan mediante el interruptor DIP. DATOS TÉCNICOS Alimentación - 10..40 Vcc, 19..28 Vca (@50..60 Hz) Consumo de energía - 2 W Aislamiento - 1.500 Vac a 5 vie Clase de precisión - 0,01 LED de estado - Alimentación Error Tx Datos Datos Rx E/S digital Sobrecarga de la célula de carga Canales de entrada - 1 canal analógico para lectura (y alimentación) de hasta 4 (350 Ω) u 8 (1.000 Ω) células de carga de galgas extensométricas, conexión de 4 ó 6 hilos, impedancia equivalente 87 Ω 1DI calibración de tara o umbral de peso Canales de salida - 1 canal de retransmisión analógica del peso neto en corriente (0...20, 4...20 mA) o en tensión (0..5, 0..10 V); 1DO calibración de tara o umbral de peso Funciones avanzadas - Adquisición de tara Señalización de pesaje estable vía Modbus Función Silos de Tara Función de recuento Función de puesta a cero de la tara Registro de datos en EASY Setup Ajustes avanzados - Salida analógica con límites programables Firmware actualizable E/S digital independiente Frecuencia de muestreo ajustable de amplio rango Umbral de alarma con histéresis programable Salida analógica totalmente configurable
