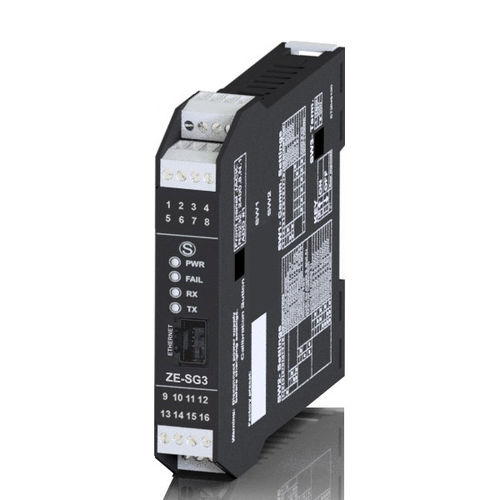

Módulo de entrada analógico ZE-SG3

EthernetRS-485Modbus RTU

El ZE-SG3 es un convertidor de células de carga (galgas extensométricas) con un puerto Ethernet de 100 Mbit. La medición, utilizando una técnica de 4 ó 6 hilos, está disponible a través del protocolo ModBUS TCP/IP (Ethernet), ModBUS RTU serie y la salida analógica. El instrumento puede alimentar directamente la galga extensométrica. La calibración de la célula de carga se gestiona a través del servidor web o mediante el software EASY SETUP en el modo de calibración de fábrica o peso de muestra. ZE-SG3 incluye funciones avanzadas (contador de piezas, puesta a cero automática de la tara, alarma de umbral, firmware actualizable automáticamente) y un modo flexible de gestión de las mediciones (mediciones disponibles tanto en punto entero como flotante, medición estabilizada mediante filtro de ruido, resolución configurable). DATOS TÉCNICOS Alimentación - 10..40 Vcc, 19..28 Vca (@50..60 Hz) Consumo de energía - 2,5 W Aislamiento - 1.500 Vac a 5 vie Clase de precisión - 0,01 LED de estado - Alimentación Error Tx Datos Datos Rx E/S digital Sobrecarga de la célula de carga Canales de entrada - 1 canal analógico para lectura (y alimentación) de hasta 4 (350 Ω) u 8 (1.000 Ω) células de carga de galgas extensométricas, conexión de 4 ó 6 hilos, impedancia equivalente 87 Ω 1DI calibración de tara o umbral de peso Canales de salida - 1 canal de retransmisión analógica del peso neto en corriente (0...20, 4...20 mA) o en tensión (0..5, 0..10 V); 1DO calibración de tara o umbral de peso Funciones avanzadas - Adquisición de tara Señalización de pesaje estable vía Modbus Función Silos de Tara Función de recuento Función de puesta a cero de la tara Registro de datos en EASY Setup Ajustes avanzados - Salida analógica con límites programables Firmware actualizable E/S digital independiente Frecuencia de muestreo ajustable de amplio rango Umbral de alarma con histéresis programable Salida analógica totalmente configurable
