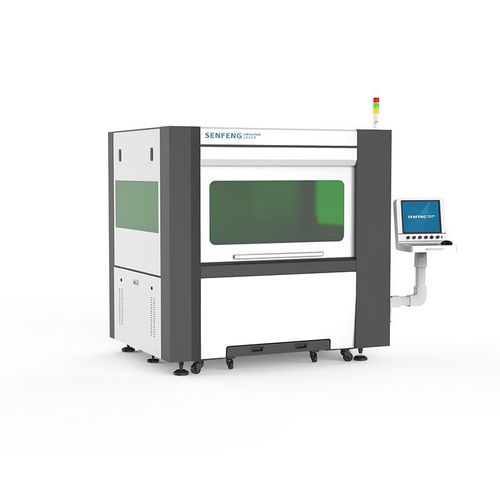

Máquina de micromecanizado láser SFP1313

Velocidad de escaneo: ≤3280′ /s Precisión de posicionamiento de la repetición del escaneo: ±5μm El micromecanizado láser de alta velocidad es uno de los métodos láser indispensables, y ampliamente utilizados en el procesamiento de microagujeros. Con la reducción del grosor del material objetivo, y el aumento de la densidad de la matriz de agujeros, el mecanizado tradicional y el escaneo galvanométrico no pueden alcanzar la velocidad y la precisión esperadas. En comparación con el dispositivo de escaneo galvanométrico convencional, el escaneo de espejo poligonal de alta velocidad con láser de alta tasa de repetición de nanosegundos puede realizar eficazmente matrices de microagujeros de precisión láser de alta velocidad y resolver los proyectos de investigación de gran demanda. PARÁMETROS TÉCNICOS Tamaño de la máquina: 82,2″*71,6″*78,7″ Tamaño del banco de trabajo: 15.74″*15.74″ Potencia del láser(w): 500 Longitud de onda del láser(nm): 1064 Ancho de pulso del láser(ns): 30/60/120/240 Frecuencia del láser(kHz): 2000/1000/500/500 Diámetro del punto enfocado(μm): ≤40 Longitud focal efectiva: 16,53″ Rango de escaneo: 11.8″*11.8″ Velocidad de escaneo: ≤2000'/s Frecuencia de la línea de escaneo(Hz): 1600 Precisión de posicionamiento de repetición de escaneo(μm): ±5μm Métodos de procesamiento: Modo lineal, modo de matriz de puntos, modo bmp Método de posicionamiento: El escáner de espejo poligonal se empareja con el eje mecánico MÉTODOS DE PROCESAMIENTO Escaneado láser reticular Escaneado lineal láser Procesamiento de mapas de bits BMP de alta velocidad Perforación láser Corte lineal por láser Procesamiento de matrices de microagujeros de alta densidad ranurado por rayo láser
