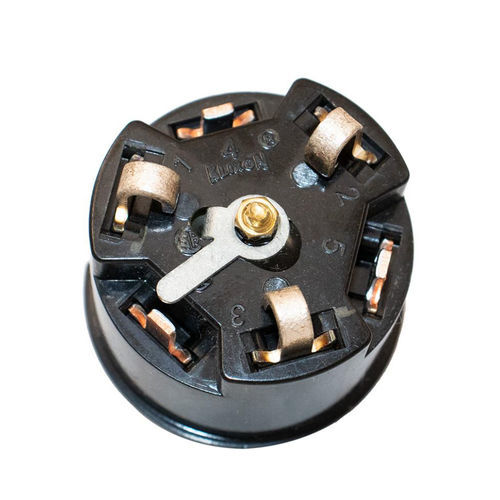

Protector térmico de corte MWH-36-JX

moldeado

El protector de motor fenólico trifásico KLIXON® consta de un conjunto de base fenólica moldeada que contiene tres calentadores y un disco térmico de acción rápida KLIXON® con tres contactos. El disco KLIXON® es el punto neutro del motor. Cada resistencia está en serie con uno de los devanados de fase del motor, así como con uno de los contactos del disco térmico. Cuando el disco se abre por sobrecalentamiento, el neutro del motor queda en circuito abierto, con lo que el motor se para. Los motores de doble tensión se protegen con un único protector, como se muestra en los diagramas de cableado siguientes. Proporciona protección contra el sobrecalentamiento del rotor en marcha y parado del rotor, incluyendo: - Monofásico - Servicio de taponamiento - Atasco o fallo de arranque - Sobrecargas pesadas - Alta temperatura ambiente - Fallos de ventilación Montaje El grado de protección obtenido depende en gran medida de la ubicación del protector y de su forma de montaje. El protector debe colocarse en el motor de forma que reciba la máxima cantidad de calor de los devanados, no sólo en funcionamiento, sino también en condiciones de rotor parado. La mejor ubicación depende de la construcción del motor. El protector puede estar situado en el escudo de aire, en la campana o, posiblemente, en el hierro del estator. Preferiblemente, debería estar en la unidad de descarga.
