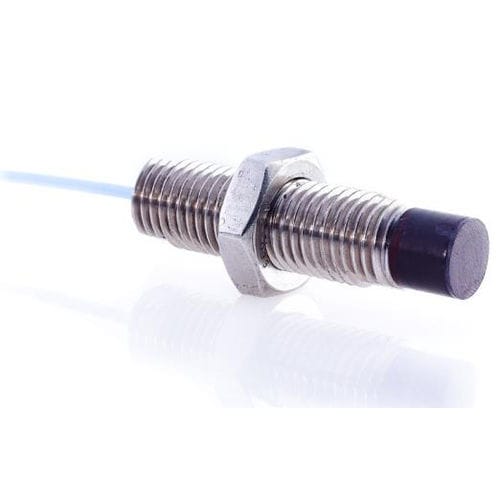

Sensor de proximidad para vigilancia Senturion XPR08

por corrientes de FoucaultcilíndricoM20

Aplicaciones  Posición del eje de la máquina  Expansión diferencial de turbinas  Entornos agresivos Características  Longitudes de cable del sistema seleccionables mediante interruptor 5m, 7m y 9m.  Indicación LED de la longitud seleccionada.  Enchufe de 3,5 mm para control de la tensión de paso.  Cable con doble apantallamiento para una mayor inmunidad al ruido.  Conexión de cable a prueba de sacudidas y cierre a presión.  Excelente repetibilidad al sustituir la sonda, la prolongación o el conductor.  Conforme a la norma API 670. El sistema de sonda de proximidad XPR08 se compone de una sonda calibrada, un alargador y un excitador. Utilizando el principio de las corrientes de Foucault, esta combinación forma un circuito sintonizado con el material objetivo y las variaciones en la distancia entre la cara de la sonda y el objetivo son detectadas en este circuito por el excitador. Esto proporciona una salida de tensión linealizada proporcional a la separación del objeto con una sensibilidad nominal de 1,97 mV/um y un alcance de hasta 8,0 mm. Este tipo de sistema de medición proporciona mediciones posicionales relativas de gran precisión (resolución típica de unos pocos micrómetros), para entornos hostiles de hasta 180 °C. La unidad de control ofrece longitudes de sistema seleccionables de 5 m, 7 m o 9 m, con un LED verde en el panel frontal que indica la opción seleccionada. La toma de monitorización de la tensión de separación facilita la puesta en servicio del sistema de sonda; puede conectarse un voltímetro directamente al excitador a través de la toma de audio estándar de 3,5 mm para visualizar la tensión de separación en el punto de instalación y, a continuación, ajustar la separación mecánica de la sonda para adaptarla a la aplicación.
