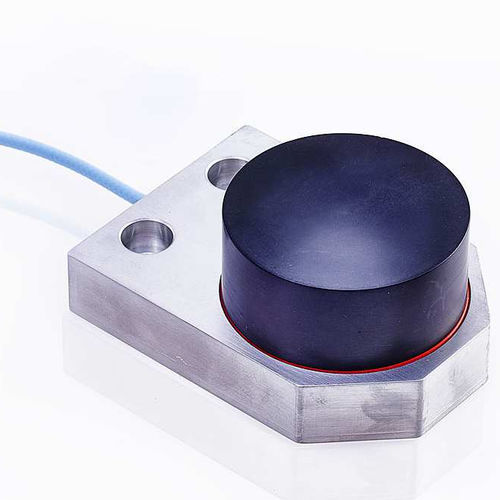

Sensor de proximidad para vigilancia Senturion XPD25

por corrientes de Foucaultde discoDC

Aplicaciones - Expansión diferencial de turbinas - Expansión de grandes rotores - Montaje de bajo perfil - Entornos agresivos Características - Longitudes de cable del sistema seleccionables mediante interruptor de 5 m, 7 m y 9 m. - Indicador LED de la longitud seleccionada. - Enchufe de 3,5 mm para controlar la tensión del hueco. - Cable con doble apantallamiento para una mayor inmunidad al ruido. - Conexión de cable a prueba de sacudidas y cierre a presión. - Controlador de bajo perfil para una fácil integración local en la máquina (opción de montaje en carril DIN). - Excelente repetibilidad al sustituir la sonda, el prolongador o el excitador. El sistema de sonda de proximidad XPD25 consta de una sonda calibrada, un cable de extensión y un excitador. Utilizando el principio de corrientes de Foucault, esta combinación forma un circuito sintonizado con el material objetivo y las variaciones en la distancia entre la cara de la sonda y el material objetivo son detectadas en este circuito por el excitador. Esto proporciona una salida de tensión linealizada proporcional a la separación del objeto con una sensibilidad nominal de 0,63 mV/um y un alcance superior a 25,0 mm. Este tipo de sistema de medición proporciona mediciones posicionales relativas de gran precisión (resolución típica de unos pocos micrómetros), para entornos hostiles de hasta 180 °C. La unidad de control ofrece longitudes de sistema seleccionables de 5 m, 7 m o 9 m, con un LED verde en el panel frontal que indica la opción seleccionada. La toma de control de la tensión de separación facilita la puesta en servicio del sistema de sonda; puede conectarse un voltímetro directamente al excitador a través de la toma de audio estándar de 3,5 mm para visualizar la tensión de separación en el punto de instalación y ajustar la separación mecánica de la sonda para adaptarla a la aplicación.
