Acondicionador de señal para transductores LVDT DC8042

4-20 mA

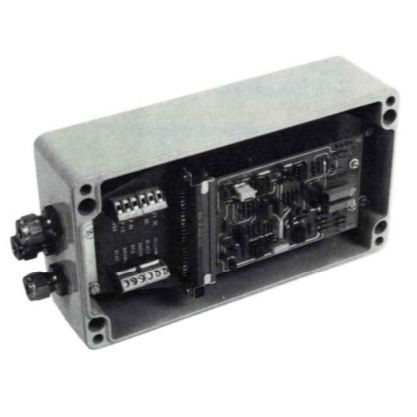

La serie DC8042 de controladores L VDT son osciladores/demoduladores para transductores LVDT. Las unidades constan de tarjetas de circuito impreso estándar de Sensonics alojadas junto con una fuente de alimentación en una caja de fundición a presión resistente a la intemperie. Las conexiones de entrada y salida a los bloques de terminales internos se realizan mediante prensaestopas. El conjunto de la tarjeta interna está formado por componentes discretos montados sobre un laminado de fibra de vidrio aglomerado con resina, con conductores de circuito impreso de cobre estañado y contactos de borde chapados en oro. La tarjeta dispone de potenciómetros multivuelta en miniatura para ajustar la ganancia y el cero. La unidad proporciona una salida sinusoidal a 3KHz para la excitación del transductor, amplificación, demodulación sensible a la fase, un filtro activo de paso bajo para dar una señal de salida de tensión continua y tiene, además, una etapa de salida de corriente.
