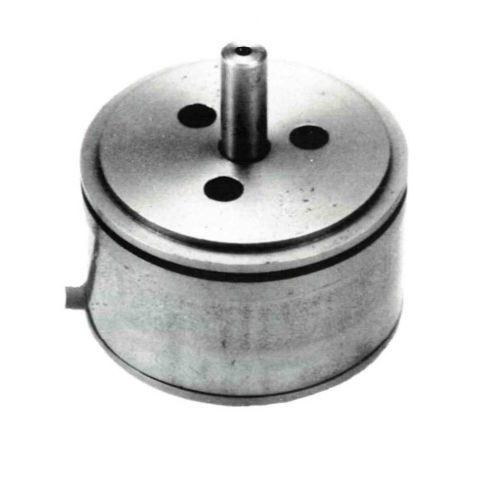

Sensor de posición angular R40A

sin contactoRVDT4-20 mA

El transductor de posición angular de la serie R40A de Sensonics utiliza el principio del transformador diferencial variable rotativo (RVDT) para convertir la rotación de un eje en una señal eléctrica de salida proporcional. El devanado primario del R VDT se alimenta con CA procedente de una fuente externa e induce en los devanados secundarios una señal de CA, cuya magnitud y fase vienen determinadas por la posición angular de un rotor de forma especial acoplado al eje de funcionamiento. Para producir una señal de CC proporcional a la posición del eje, es necesario acondicionar la señal externa por separado. El R40A está alojado dentro de una caja de acero inoxidable con el formato de un sincro de tamaño 18. El eje de accionamiento de 6,35 mm de diámetro x 15,4 mm de longitud está soportado internamente por un par de pistas de bolas de precisión en miniatura que permiten una rotación continua y una fricción mínima. La cara posterior de la unidad soporta la salida del cable y la armadura flexible opcional de acero inoxidable de la longitud especificada. Aunque el transductor es capaz de una rotación continua, un gráfico de rotación angular contra magnitud y fase de la señal de salida sobre 3600 daría como resultado una onda sinusoidal completa (y por lo tanto dos posiciones, separadas por 1800 de rotación, donde la señal de salida es cero). Para evitar ambigüedades, durante la prueba final se elige sólo una de las posiciones nulas y se realiza una calibración en el rango más lineal a ambos lados de este nulo. Tanto el eje como la carcasa se marcan para mostrar la alineación en el punto nulo seleccionado. Se suministran certificados de calibración individuales.
