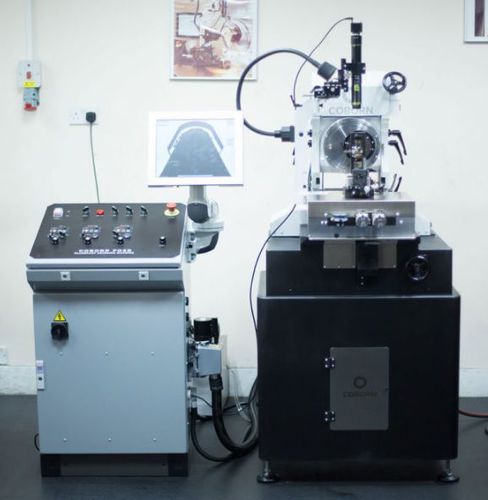

Rectificadora cilíndrica PG3B

automáticacontinuade esmerilado plano

El PG3B tiene cojinetes de aire tanto para el pivote como para el eje de la rueda refrigerado por agua. La máquina está diseñada para hacer: - Ondas bajas o controladas, herramientas de radio - Herramientas de múltiples facetas, herramientas cónicas El movimiento de pivote es automático y controlado a través de una pantalla táctil. Los límites del ángulo de giro, el tiempo de permanencia al final de la carrera y la velocidad de giro pueden ser preestablecidos. Si existen puntos "duros" en el diamante, entonces se pueden seleccionar límites temporales de pivote durante la carrera. Las herramientas se inspeccionan a través de un sistema de visión VS5G. Movimientos principales Husillo de la rueda Cojinete de aire Velocidad 0 - 12.000 rpm Dirección del eje en el sentido de las agujas del reloj y en sentido contrario a las agujas del reloj Inclinación del eje 0 - 20 grados Longitud de la carrera 0 - 28 mm Husillo de pivote Cojinete de aire Rango de pivote 182 grados (+/- 91 grados) Movimiento planetario Continuo/jogging Dirección planetaria en sentido horario y antihorario Rango de trabajo Radio máximo de 75 mm Distancia cónica de 0 a 20 grados Distancia cilíndrica de 0 a 20 grados Opciones principales Accesorio rotativo - CF13 La unión del metal o los lapsos de hierro fundido Características - Los controles principales están situados fuera de la máquina para minimizar vibraciones transmitidas - Movimiento de pivote automático - Carga de lapeado variable 0,5 - 3 kg - Mecanismo de precisión de "lugar" y "elevación". - Inspección de la herramienta por el sistema de visión - Precisión de alimentación 0.1 μm - Pantalla digital del ángulo de giro - Base de granito sintético
