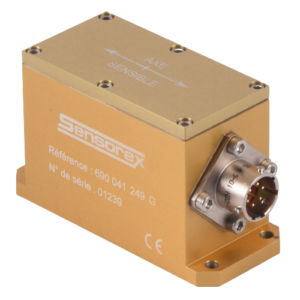

Inclinómetro 1 eje SX41200 series

salida de corrientemecánicoóptico

Los inclinómetros/acelerómetros de la serie SX412xx de SENSOREX son transductores de instrumentación de bucle cerrado. El elemento sensor es un péndulo galvanométrico asociado a un sensor óptico de posición. Esta tecnología permite obtener inclinómetros muy sensibles (<0,5 segundos de arco), sin histéresis, con una precisión del orden de 1,10-4 del rango de medida, y con una amplia dinámica. El instrumento se alimenta con una única tensión no regulada (10V a 30V CC). La salida es un bucle de corriente de 4-20mA o una tensión bidireccional de ±5V. La salida es proporcional al seno del ángulo (componente de la aceleración de la gravedad). La carcasa resistente y la amortiguación hidromecánica del elemento sensible permiten utilizar este dispositivo en entornos severos (choques y vibraciones). Teoría de la medición Cuando el sensor se somete a un determinado ángulo alfa, la masa pendular tiende a moverse en la dirección de la inclinación. Su posición es detectada y convertida en una corriente que realimenta al galvanómetro para devolverlo a su posición inicial. Esta corriente, proporcional a la gravedad medida, es medida por una resistencia de precisión y proporciona la salida. Esta aceleración "a" es igual a: a = g * sen α Con g, la aceleración de la gravedad Tras el ajuste en fábrica de la polarización y la sensibilidad, la salida de tensión o corriente viene dada por la siguiente fórmula: Señal de salida = S * sin α + Bias Con: -S, la sensibilidad del inclinómetro expresada en V/g o A/g. -Bias; la tensión (corriente) de salida para una pendiente nula (2,5V / 12mA). S y Bias se proporcionan con el informe de medición entregado con cada producto. Para hallar el ángulo, hay que aplicar la siguiente fórmula α = Arcsin((Salida-Bias)/S)
