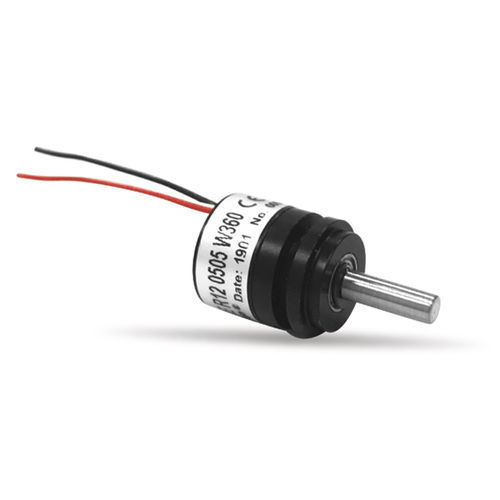

Encoder de ángulo monovuelta R12Sabsolutode efecto hallpotenciométrico
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- absoluto
- Tecnología
- de efecto hall, potenciométrico
- N.º de revoluciones de los codificadores absolutos
- 12 bits
- Construcción
- sin contacto, monovuelta, con eje macizo
- Señal de salida
- analógico, con salidas de tensión
- Tensión de alimentación
- 5 V CC
- Material
- de acero inoxidable, de aluminio
- Nivel de protección
- antideflagrante, reforzado, de resistencia a los impactos, resistente a las vibraciones, para entorno difícil, IP65, robusto
- Aplicaciones
- para la industria, para motor, para OEM, para entornos difíciles
- Otras características
- compacto, en miniatura
- Diámetro de la carcasa
12 mm
(0,47 in)- Diámetro del eje
3 mm
(0,12 in)- Largo
24 mm
(0,945 in)- Velocidad de rotación
Máx.: 6.000 rpm
(37.699 rad.min-1)Mín.: 0 rpm
(0 rad.min-1)- Temperatura de proceso
Máx.: 125 °C
(257 °F)Mín.: -40 °C
(-40 °F)
Descripción
Potenciómetro sin contacto de 1 vuelta serie R12S (patentado)
- Sensor magnético rotativo
- Versión de alto rendimiento
- Alto grado de protección IP65
- Tamaño de bolsillo
- Servomontaje
- Con un juego de rodamientos de bolas de precisión
- Diámetro de la carcasa Φ12mm
- 0505: Entrada 5V, salida 0~5V
- Dirección de salida: Sentido horario (W), Sentido antihorario (C)
- Ángulo eléctrico efectivo: Cualquier ángulo dentro de 360
- Recorrido efectivo hasta 360°, realizando la medición sin zona ciega.
Especificaciones mecánicas generales
- Ángulo mecánico: 360° (sin fin)
- Grado de protección: IP65
- Par de funcionamiento: <1mN.m
- Velocidad máxima: 6000 rpm
- Esperanza de vida: 100.000.000
Especificaciones medioambientales
- Temperatura de funcionamiento: -40°C~+125°C
- Temperatura de almacenamiento: -40°C~+125°C
Especificaciones eléctricas de Genearal
- Modelo estándar: R12S 0505 W360
- Voltaje de entrada: 5V±10%
- Señal de salida: 0~5V
- Consumo de corriente (sin carga): <16mA
- Desviación de salida de ambos extremos: 10KΩ
- Ángulo eléctrico efectivo: 360
- Tolerancia de linealidad independiente: ±0,3
- Resolución: 4096（12bit)
- Velocidad de actualización: 0.3ms
Especificaciones especiales disponibles
- Longitud especial del eje.
- Diámetro especial o mecanizado especial en el eje (como eje ranurado, engrasado, etc.)
Para otros requisitos especiales, póngase en contacto con nosotros en trade1@sakae.cn
---
