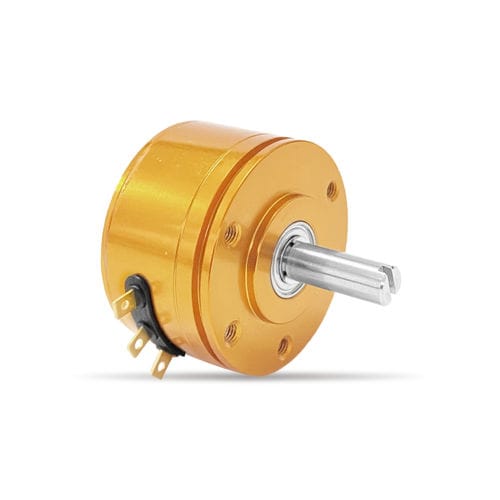

Encoder de ángulo absoluto WDH35G series
magnéticopotenciométrico12 bits

Encoder de ángulo absoluto - WDH35G series - SENTOP by Shanghai Sibo M&E Co., Ltd. - magnético / potenciométrico / 12 bits
Encoder de ángulo absoluto - WDH35G series - SENTOP by Shanghai Sibo M&E Co., Ltd. - magnético / potenciométrico / 12 bits
Encoder de ángulo absoluto - WDH35G series - SENTOP by Shanghai Sibo M&E Co., Ltd. - magnético / potenciométrico / 12 bits - imagen - 2
Añadir a mis favoritos
Añadir al comparador


Características

Tipo
absoluto
Tecnología
magnético, potenciométrico
N.º de revoluciones de los codificadores absolutos
12 bits
Construcción
sin contacto, con eje macizo, monovuelta
Señal de salida
analógico, con salidas de tensión, salida de corriente, digital, SSI
Tensión de alimentación
15 V CC, 24 Vcc, 5 V CC, 12 Vcc
Material
de acero inoxidable, de aluminio
Nivel de protección
antideflagrante, de resistencia a los impactos, resistente a las vibraciones, para entorno difícil, reforzado, seguro, a prueba de calor, IP40, robusto
Diámetro de la carcasa

35 mm
(1,38 in)

Diámetro del eje

6 mm
(0,24 in)

Largo

39,5 mm
(1,555 in)

Velocidad de rotación

Máx.: 6.000 rpm
(37.699 rad.min-1)

Mín.: 0 rpm
(0 rad.min-1)

Temperatura de proceso

Máx.: 125 °C
(257 °F)

Mín.: -40 °C
(-40 °F)

Descripción

Potenciómetro sin contacto de 1 vuelta serie WDH35G (patentado) - Sensor giratorio magnético - Carcasa metálica y tapa trasera - Con terminal de orejeta lateral - Con un par de rodamientos de bolas de precisión - Tornillo y soporte - Diámetro de la carcasa Φ35mm - Dirección de salida: Sentido horario (W), Sentido antihorario (C) - Ángulo eléctrico efectivo: Cualquier ángulo dentro de 360 Especificaciones mecánicas generales - Ángulo mecánico: 360° (sin fin) - Grado de protección: IP40 - Par de funcionamiento: <1mN.m - Velocidad máxima: 6000 rpm - Esperanza de vida: 100.000.000 Especificaciones medioambientales - Rango de temperatura de funcionamiento: -40°C~+85°C, -40°C~+125°C (0505) - Temperatura de almacenamiento: -40°C~+85°C Especificaciones eléctricas de Genearal Señal analógica absoluta Modelo estándar: WDH35G 0505 W360 - Tensión de entrada 5V±10%, Señal de salida 0~5V Modelo estándar WDH35G 2410 W360 - Tensión de entrada 15~30V, señal de salida 0~10V Modelo estándar: WDH35G 2405 W360 - Tensión de entrada 12~24V, Señal de salida 0~5V Modelo estándar: WDH35G 2442 W360 - Tensión de entrada 15~30V, señal de salida 4~20mA - Ángulo eléctrico efectivo: 360 - Tolerancia de linealidad independiente: ±0,3% - Resolución: 4096(12bit) - Velocidad de actualización: 0.3ms Especificaciones especiales - Disponible para entrada de voltaje ancho especial 9~30V - Disponible para salida incremental, dual, SER, PWM, SSI, SPI. - Longitud especial, diámetro especial o mecanizado especial en el eje. - Bajo par<0.5mN.m o alto par<30mN.m. - Con tapón, otros ángulos de rotación personalizados. Para otros requisitos especiales, póngase en contacto con nosotros en trade1@sakae.cn

---
