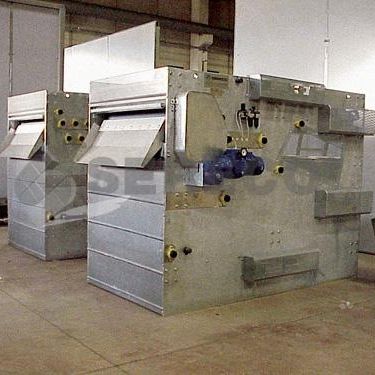

Filtro-prensa de banda NPF

automáticade alta presiónpara el tratamiento de fangos

El filtro de bandas para lodos está indicado para plantas de tratamiento de lodos de dimensiones medio-reducidas. Éste se instala generalmente como conclusión de las líneas de tratamiento de lodos y está formado por un armazón con dos robustos costados laterales oportunamente conectados entre sí, bandejas de acumulación y descarga del agua filtrada, dos bandas conjugadas a través de las cuáles pasa el lodo que se debe deshidratar, un conjunto de rodillos que ejercen la función de drenaje, compresión del lodo, tensado de las bandas, centrado de las bandas y reenvío, un sistema de lavado mediante toberas para cada una de las bandas y un motovariador. El conjunto de rodillos comprende un rodillo de diámetro grande para el drenaje, un rodillo de baja presión, seis rodillos de alta presión de los cuáles dos son también de transmisión, dos rodillos tensores de las bandas, dos de centrado de las bandas, tres de reenvío y uno de entrada a la zona de operación. El lodo entra en la tolva del filtro de bandas por medio de una tubería de envío y se distribuye sobre la banda inferior mediante un deflector ; sucesivamente se encuentra con la banda superior y mediante el rodillo de entrada se dirige a la zona de compresión.
