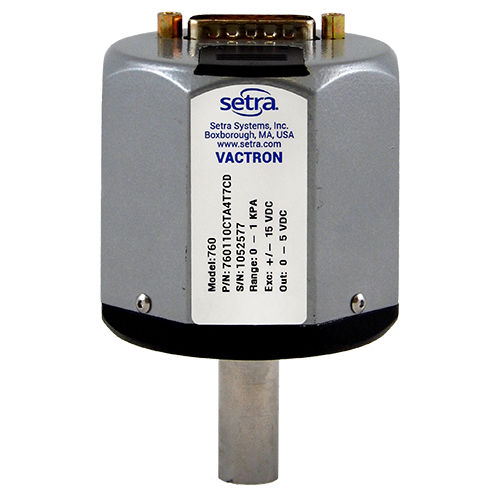

Presostato capacitivo 760

de membranaabsolutopara gas

El manómetro de capacitancia Setra modelo 760 es un transductor de presión absoluta diseñado para mediciones de vacío precisas y repetibles. Están disponibles varios rangos de escala completa desde 10 Torr hasta 1000 Torr. Las unidades de medida pueden especificarse en Torr, mBar/hPa, kPa o PSIA. El modelo 760 funciona con una fuente de alimentación de ±15 VCC y proporciona una salida de señal de 0-10 VCC o 0-5 VCC que es lineal con la presión e independiente de la composición del gas. El elemento sensor de presión de alta precisión utilizado en el modelo 760 es el sensor VactronTM , desarrollado a partir del sensor de capacitancia variable de Setra. Un conjunto de paso situado en el centro soporta un electrodo circular muy cerca de la superficie posterior del diafragma. Juntos, el electrodo y el diafragma forman un condensador variable dentro de una pequeña cámara de vacío de referencia mantenida a muy baja presión. Al aumentar la presión El elemento sensor de presión de alta precisión utilizado en el modelo 760 es el sensor VactronTM , que se ha desarrollado a partir del sensor de capacitancia variable de Setra. Un conjunto de paso situado en el centro soporta un electrodo circular muy cerca de la superficie posterior del diafragma. Juntos, el electrodo y el diafragma forman un condensador variable dentro de una pequeña cámara de vacío de referencia mantenida a muy baja presión. Al aumentar la presión El rendimiento EMI/RFI superior se consigue mediante el uso de una carcasa metálica, junto con componentes de supresión de sobretensiones y ESD y filtrado RFI en las entradas y salidas. El modelo 760 dispone de una cubierta deslizante integrada que facilita el acceso a la cámara de vacío
