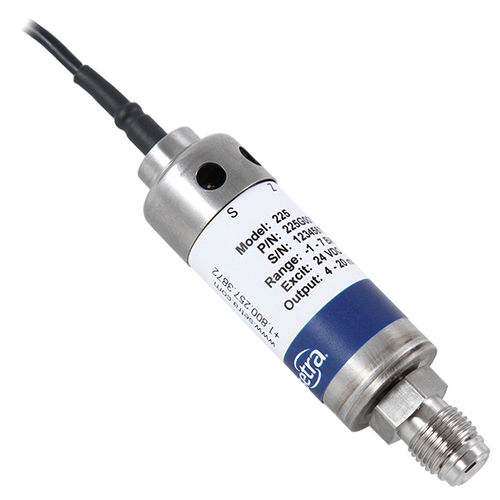

Sensor de presión absoluta 225

de membranaanalógicoDC

El modelo 225 de Setra es ideal para sistemas de suministro de gas de alta pureza, procesos de semiconductores y aplicaciones de control que requieren un funcionamiento ultralimpio, un alto rendimiento y una excepcional estabilidad a largo plazo. Diseñado con un bajo volumen de cavidad de 0,11 pulg3, que elimina prácticamente el atrapamiento de partículas, el GCT-225 puede purgarse fácilmente. Todas las piezas húmedas son de acero inoxidable 316L VIM/VAR pasivado con un acabado de 5 Ra (7 Ra. máx.), lo que elimina las irregularidades de la superficie y proporciona la química superficial adecuada para la resistencia a la corrosión, garantizando una distribución del gas libre de contaminantes. Todos los sensores se someten a una prueba de fugas de helio con espectrómetro de masas de 1 x 10-9 ATMCC/seg. La serie 225 incluye una cubierta giratoria que facilita el acceso a los potenciómetros de 12 vueltas para el ajuste del cero y del intervalo. Los racores de presión de cierre frontal macho o hembra giratorios estándar cumplen los requisitos de la industria de semiconductores. Además, hay disponibles otros tipos de racores. El 225 se ofrece con una salida de 5 V CC, 10 V CC o 4-20 mA. Se suministra un cable multiconductor de 1,8 m o un conector Bayoneta para la terminación eléctrica. El sensor de capacitancia variable patentado de Setra cuenta con un diafragma de acero inoxidable VIM/VAR 316L y una placa de electrodo aislada. Entre el cuerpo del sensor y la placa del electrodo se forma un condensador variable. Un aumento de la presión provoca un ligero redondeo del diafragma, lo que disminuye la capacitancia. El cambio de capacitancia se detecta y se convierte en una señal eléctrica de CC lineal de alta precisión. El circuito integrado personalizado exclusivo de Setra, utiliza un principio de equilibrio de carga patentado y es prácticamente inmune a EMI/RFI. Aplicaciones - Armarios de gas - Sistemas de suministro de gas de alta pureza
