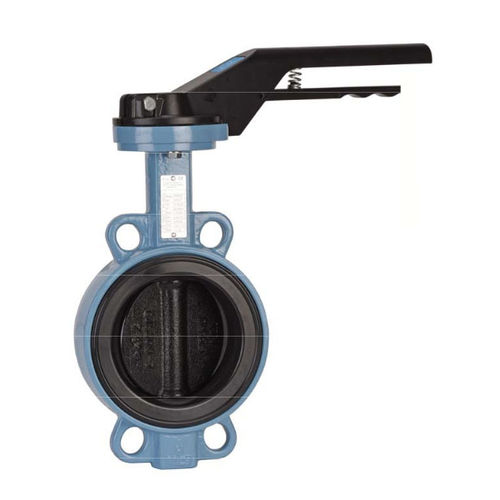

Válvula de mariposa 1150 series
de palancade aislamientopara agua

Válvula de mariposa - 1150 series - SFERACO - de palanca / de aislamiento / para agua
Válvula de mariposa - 1150 series - SFERACO - de palanca / de aislamiento / para agua
Añadir a mis favoritos
Añadir al comparador


Características

Tipo
de mariposa
Accionamiento
de palanca
Función
de aislamiento
Medios
para agua
Cuerpo
wafer, con revestimiento, IP65, de hierro fundido, de acero inoxidable, de EPDM
Otras características
ISO
DN

Máx.: 600 mm
(23,622 in)

Mín.: 40 mm
(1,575 in)

Presión

10 bar, 16 bar
(145 psi, 232,1 psi)

Temperatura

Máx.: 110 °C
(230 °F)

Mín.: -20 °C
(-4 °F)

Descripción

La serie 1150 es famosa por el cuello largo usado en el aislamiento. Tiene una plataforma de montaje ISO 5211 y es una válvula de tipo oblea. Tiene bridas ISO PN10 que van desde DN450 a DN 1400. Tiene un asiento desmontable y un vástago de cruce completo. Tiene un disco de acero inoxidable que llega hasta DN100. Utiliza un disco de DN125 a 300 recubierto con epoxi de hierro dúctil. La palanca viene con un dispositivo de bloqueo hasta DN200 y tiene nueve posiciones disponibles. Puede detenerse en cualquier posición pero no le faltarán DN250 a 300 Tiene una extensión de tallo que mide 75mm junto con una palanca cuadrada que mide 30 x 30mm. La extensión del tallo y el nivel cuadrado son ambos opcionales. ESPECIFICACIONES ; - Cuello largo para el aislamiento -La almohadilla de montaje ISO 5211 -Tipo de oblea -Entre las bridas PN1Û/16 de DN32/40 a 400 y la clase 150 (PN20) de DN40 a 400 (sobre pedido ) - Entre las bridas PN10 de DN45Û a DN 1400 -Vástago de cruce completo -Asiento desmontable de EPDM - Acero inoxidable hasta DN100 - Hierro dúctil con revestimiento de nlsan negro +/- 300 p sobre DN100 - Palanca de 9 posiciones con válvula de bloqueo hasta DN200 . parada en posiciones de bloqueo pero no bloqueable de DN250 a 300 -Color del cuerpo recubierto de Rilsan RAL 5024.250-300 micrones de espesor - Extensión del vástago de 75 mm de longitud ( opción ) -Palanca cuadrada 30x30 mm para llave especial ( opción ) USA: -Fluidos : Agua fría y caliente. Agua potable -Temperatura mínima y máxima Ts : De -20°C a + 110°C -Presión máxima Ps : 16 bares hasta DN300,10 bares más (ver gráficos página 5)

---
