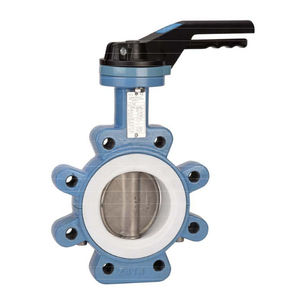

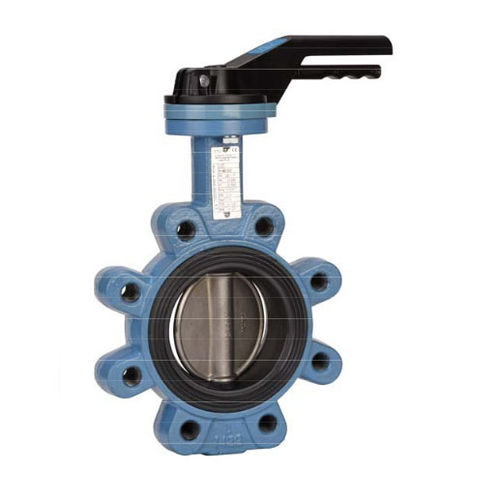

Válvula de mariposa 1160 series

de palancade aislamientopara agua

La serie 1160 tiene válvulas construidas con un diseño de cuello largo para propósitos de aislamiento. Estas válvulas se fabrican con un vástago de cruce completo que puede extenderse hasta 75 mm, y una palanca cuadrada de 30x30 mm en 9 posiciones con un dispositivo de bloqueo. También están equipadas con una almohadilla de montaje ISO 5211 y un asiento desmontable. ESPECIFICACIONES ; - Cuello largo para el aislamiento -La almohadilla de montaje ISO 5211 -Tipo de oreja ( oreja reforzada de DN200 a DN1400 ) -entre las bridas PN1Û/16 de DN32/40 a 150. PN10 sobre -Entre bridas PN16 o Clase 150 (PN20) a petición -Vástago de cruce completo -Asiento desmontable de EPDM - Acero inoxidable hasta DN100 - Hierro dúctil con revestimiento de nlsan negro +/- 300 p sobre DN100 - Palanca de 9 posiciones con válvula de bloqueo hasta DN200 . parada en posiciones de bloqueo pero no bloqueable de DN250 a 300 -Color del cuerpo recubierto de Rilsan RAL 5024.250-300 micrones de espesor - Extensión del vástago de 75 mm de longitud ( opción ) -Palanca cuadrada 30x30 mm para llave especial ( opción ) USO : -Fluidos : Agua fría y caliente. Agua potable - No es aconsejable: hidrocarburos, vapor, gas, ácidos, petróleo. Fréon -Para uso temporal. puede ser usado al final de la tubería desde DN50 y más ( 6 bares max ) -Para el uso final. puede ser usado al final del tubo si se monta con una brida (12 barras máximo hasta DN150.10 barras más) -Temperatura mínima y máxima Ts : De -20°C a + 110°C -Presión máxima Ps : 16 bares hasta DN300.10 bares más (ver gráficos página 5)
