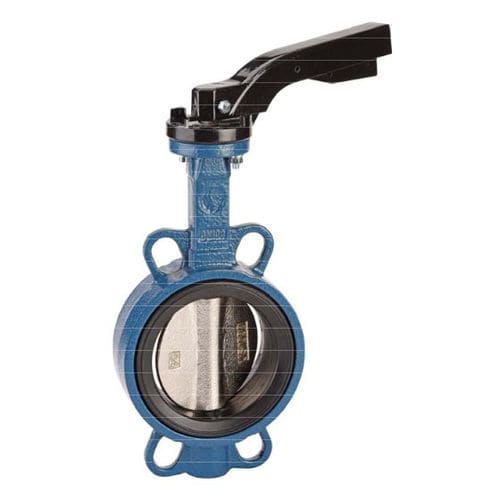

Válvula de mariposa 1121 seriesde palancade aislamientopara agua
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- de mariposa
- Accionamiento
- de palanca
- Función
- de aislamiento
- Medios
- para agua, para aceite, para hidrocarburos, para aire comprimido, para gas natural
- Cuerpo
- wafer, de hierro fundido, de acero inoxidable, de PTFE, de EPDM
- Otras características
- ISO
- DN
Mín.: 40 mm
(1,575 in)Máx.: 500 mm
(19,685 in)- Presión
10 bar, 16 bar
(145 psi, 232,1 psi)- Temperatura
Mín.: -10 °C
(14 °F)Máx.: 80 °C
(176 °F)
Descripción
La válvula de mariposa de oblea de la serie 1121 está diseñada con una dimensión de cuello extendida para propósitos de aislamiento especial. Utiliza la plataforma de montaje ISO 5211, y los diseños de bridas ISO PN 10/16 e ISO PN20 ANSI150. Este ensamblaje está integrado con un vástago de cruce completo, una junta doble de politetrafluoroetileno y un anillo elástico de caucho de nitrilo butadieno vulcanizado. Se emplea un accesorio de palanca con un esquema de bloqueo que permite 10 alineaciones distintas.
ESPECIFICACIONES ;
- Cuello largo para el aislamiento
-La almohadilla de montaje ISO 5211
-Tipo de oblea
-entre las bridas PN6 de DN40 a 150 y para DN300. PN10/16 de DN32 a 600. Clase 150 (PN20) de DN40 a 600
-Entre las bridas JIS10K de DN40 a 300
-Entre las bridas PN10 de DN 700 a DN1200
-Vástago de cruce completo hasta DN600
-Con la palanca de 10 posiciones y el dispositivo de bloqueo hasta DN150
-Doble sello de PTFE en el vástago hasta DN600
-Aceite inoxidable enfermo
-Pintura epoxi RAL003 80 micrones de espesor
-Asiento de EPDM vulcanizado
USA:
-Agua fría y caliente. agua de mar. agua desmineralizada. alcohol. leche de cal, mercurio, alcalinos. hidróxido de soda
-Temperatura mínima y máxima Ts : - 15°C a + 110°C ( 130°C temporalmente )
-Presión máxima Ps : 16 bares hasta DN300.10 bares más
---
