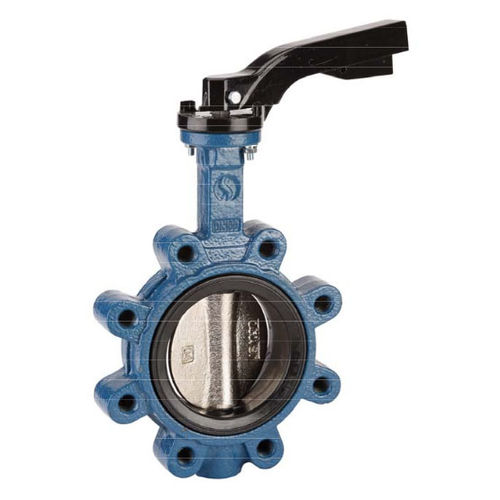

Válvula de mariposa 1133 series

de palancade aislamientopara agua caliente

Tanto el 1135 como el 1113 tienen cuellos más largos para el aislamiento. Utilizan una almohadilla ISO 5211 y tienen un vástago de cruce completo con el DN600 y un dispositivo de bloqueo incorporado hasta el DN150. La palanca con grúa tiene diez posiciones para intentarlo. Utiliza un doble PTFE así como un disco de acero inoxidable. ESPECIFICACIONES ; - Cuello largo para el aislamiento -La almohadilla de montaje ISO 5211 -Tipo de oreja ( oreja reforzada de DN200 a DN1400 ) -entre las bridas PN1Û/16 de DN32/40 a 150. PN10 sobre -Entre bridas PN16 o Clase 150 (PN20) a petición -Vástago de cruce completo -Asiento desmontable de EPDM - Acero inoxidable hasta DN100 - Hierro dúctil con revestimiento de nlsan negro +/- 300 p sobre DN100 - Palanca de 9 posiciones con válvula de bloqueo hasta DN200 . parada en posiciones de bloqueo pero no bloqueable de DN250 a 300 -Color del cuerpo recubierto de Rilsan RAL 5024.250-300 micrones de espesor - Extensión del vástago de 75 mm de longitud ( opción ) -Palanca cuadrada 30x30 mm para llave especial ( opción ) USO : -Fluidos : Agua fría y caliente. Agua potable - No es aconsejable: hidrocarburos, vapor, gas, ácidos, petróleo. Fréon -Para uso temporal. puede ser usado al final de la tubería desde DN50 y más ( 6 bares max ) -Para el uso final. puede ser usado al final del tubo si se monta con una brida (12 barras máximo hasta DN150.10 barras más) -Temperatura mínima y máxima Ts : De -20°C a + 110°C -Presión máxima Ps : 16 bares hasta DN300.10 bares más (ver gráficos página 5)
