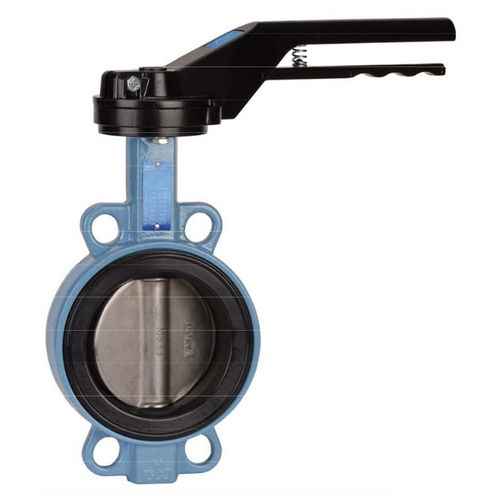

Válvula de mariposa 1146 series

de palancade aislamientopara ácido

Este vlave de mariposa tipo oblea está diseñado con un cuello largo para el aislamiento, completo con un tallo de cruce completo, un disco de Urano B6 y un asiento desmontable de Hypalon®. Con su palanca de 9 posiciones equipada con un dispositivo de bloqueo hasta DN200, la válvula puede detener el funcionamiento en cualquier posición (excepto de DN250 a 300). Tiene un recubrimiento de Rilsan de color RAL 5024, y un grosor de 250-300micras. La válvula viene con una almohadilla de montaje ISO 5211, y una extensión de vástago opcional de 75mm y una palanca cuadrada de 30x30mm para una llave especial. ESPECIFICACIONES ; - Cuello largo para el aislamiento -La almohadilla de montaje ISO 5211 -Tipo de oblea -Entre las bridas PN1Û/16 de DN32/40 a 400 y la clase 150 (PN20) de DN40 a 400 (sobre pedido ) - Entre las bridas PN10 de DN45Û a DN 1400 -Vástago de cruce completo -Asiento desmontable de EPDM - Acero inoxidable hasta DN100 - Hierro dúctil con revestimiento de nlsan negro +/- 300 p sobre DN100 - Palanca de 9 posiciones con válvula de bloqueo hasta DN200 . parada en posiciones de bloqueo pero no bloqueable de DN250 a 300 -Color del cuerpo recubierto de Rilsan RAL 5024.250-300 micrones de espesor - Extensión del vástago de 75 mm de longitud ( opción ) -Palanca cuadrada 30x30 mm para llave especial ( opción ) USA: -Fluidos : Agua fría y caliente. Agua potable -Temperatura mínima y máxima Ts : De -20°C a + 110°C -Presión máxima Ps : 16 bares hasta DN300,10 bares más (ver gráficos página 5) RANGO : -Con palanca de DN 32 a DN 300 -Vástago desnudo de DN 350 a DN1400 -Caja de engranajes IP65 posible ( Ref. 1197) de DN 32 a DN 1400 -Caja de engranajes de cadena IP65 ( Ref. 1194) de DN 32 a DN 500
