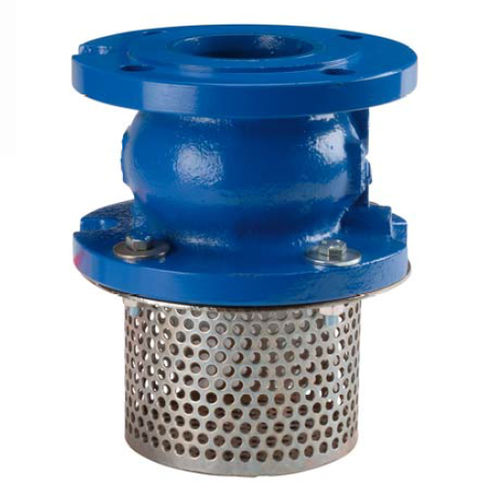

Válvula de retención de disco 363 series

con bridapara aguade acero inoxidable

Este producto puede ser conectado en todas las posiciones debido a su muelle de acero inoxidable y tiene una débil pérdida de carga debido a su diseño cilíndrico interno. Viene con una cesta coladora de acero y una malla metálica que mide 6 mm. Sus bridas son R.F. ISO PN10/16 hasta DN150, ISO PN16 de DN200 a DN300, ISO PN10 más. Su cuerpo tiene 100 ٣ de espesor y tiene un epoxi anticorrosivo en los lados interno y externo con pintura azul. También está equipado con un casquillo de bronce para evitar el bloqueo del disco que está diseñado para mejores cualidades hidrodinámicas. La contrapresión mínima para la estanqueidad es de 0,2 bares. La flecha en el cuerpo indica la dirección del flujo. ESPECIFICACIONES ; -Posiciones de la aceituna gracias al acero inoxidable spnng -Respetar la dirección del flujo indicada por una flecha en el cuerpo -F langes R.F. PN10/16 hasta DN150. PN16 desde DN200 hasta DN300. PN10 sobre -Con cesta de acero y malla de 6 mm ( Ref. 363 ) -Débil pérdida de cabeza gracias al diseño interno cilíndrico -Epoxi anticorrosivo interno y externo pamtmg color azul RAL 5017.100 p de espesor -Bujes de bronce para evitar el bloqueo de la enfermedad -Jefe de perforación a petición para el bypass o para comprobar el espesor -Disco diseñado para un mejor hidrodinamismo -Solución silenciosa -Mínima contrapresión para la estanqueidad: 0,2 bares USA: -Distribución de agua -Temperatura mínima Ts 10°C -Temperatura máxima Ts :♦ 120°C -Presión máxima Ps : 16 bares hasta DN300.10 bares más GAMA -PN1Q/16 con bridas desde DN50 a DN 150. PN16 de DN 200 a DN 300 y PN10 para DN350 a 600 Ref. 366 -PN1Q/16 de DN50 a DN 150 y PN16 de DN 200 a DN 300 con cesta de acero Rof. 363
