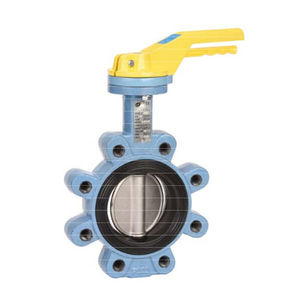

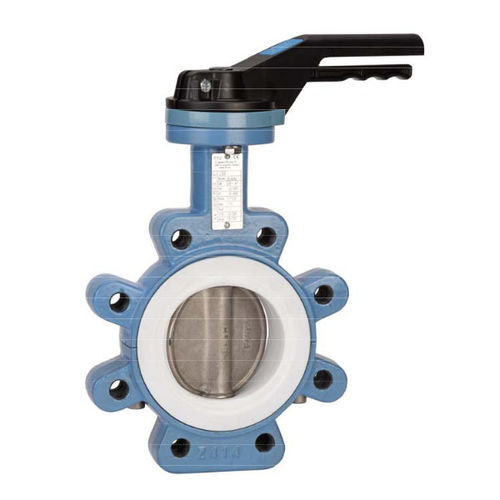

Válvula de mariposa 1166 series

manualpara ácidotipo lug

La unidad es una válvula de tipo orejeta que tiene un cuello alargado y un vástago de cruce completo que proporciona aislamiento para un uso más fácil. Contiene una plataforma de montaje ISO 5211. Las inmersiones entre las dos son ISO Pn10, aunque también hay disponibles bridas ISO PN16 o ISO PN20 ANS1150 a petición. El dispositivo tiene un asiento desmontable y utiliza un disco de acero inoxidable de hasta DN100. Se adapta a una amplia gama de discos, incluyendo el DN200 que cubre 9 posiciones de bloqueo en la palanca. Los DN250 a 300 están hechos para detenerse en todas las posiciones pero no son bloqueables. Otros discos disponibles son el disco DN125 a 300 recubierto de epoxi de hierro dúctil y el disco recubierto de rilsan de hierro dúctil +/- 300. Además, su cuerpo está recubierto con RAL 5024 que tiene una consistencia de 250-300 micrones de espesor. ESPECIFICACIONES ; - Cuello largo para el aislamiento -La almohadilla de montaje ISO 5211 -Tipo de oreja ( oreja reforzada de DN200 a DN1400 ) -entre las bridas PN1Û/16 de DN32/40 a 150. PN10 sobre -Entre bridas PN16 o Clase 150 (PN20) a petición -Vástago de cruce completo -Asiento desmontable de EPDM - Acero inoxidable hasta DN100 - Hierro dúctil con revestimiento de nlsan negro +/- 300 p sobre DN100 - Palanca de 9 posiciones con válvula de bloqueo hasta DN200 . parada en posiciones de bloqueo pero no bloqueable de DN250 a 300 -Color del cuerpo recubierto de Rilsan RAL 5024.250-300 micrones de espesor - Extensión del vástago de 75 mm de longitud ( opción ) -Palanca cuadrada 30x30 mm para llave especial ( opción )
