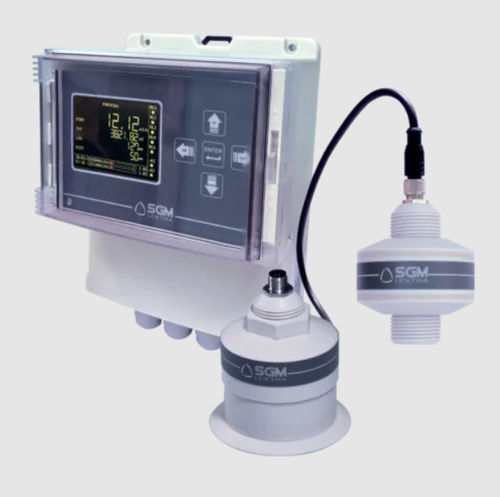

Sistema de medición de caudal CA400

por contacto directopara controlcon USB

Sistema completo para medir caudales en canales abiertos y tuberías no presurizadas 2 mediciones de caudal independientes Rango de medición de los sensores 1,5; 6 metros Protección del sensor IP68 2 salidas analógicas 4 ÷ 20mA 5 relés totalmente configurables 2 salidas digitales de colector abierto 2 entradas analógicas 4 ÷ 20mA 2 entradas digitales (máx. 24Vcc 10mA) Datalogger en Pen Drive USB (opcional) Descripción La medición de caudal en canales abiertos con el método de proyección hidráulica se realiza con el uso, dentro del canal o tubería parcialmente llena, de un modelador hidráulico (BS - venturi / PB canales - palmer bowlus), una sonda para la medición de Nivel (en este caso ultrasonidos (PTU50; PTU51, sin contacto con el propio líquido) y una unidad de control asociada (VLW90M) VLW90M es adecuado para una conexión directa de 1 o 2 sensores de ultrasonidos SGM LEKTRA MODBUS RTU. Gracias a esta característica, el sistema CA400 es capaz de realizar simultáneamente dos mediciones de caudal independientes con sensores ultrasónicos y diferentes modeladores hidráulicos para cada tipo de canal. Logger "basado en PenDrive extraíble, permite la trazabilidad total de las mediciones de caudal en canales abiertos para los que es muy fácil analizar el perfil temporal de los caudales instantáneos. Ejemplos de instalación CA400 con Palmer Bowlus Adecuado para la medición de caudal en tuberías parcialmente llenas de cualquier diámetro Empleado en la supervisión de redes de alcantarillado Facilidad de instalación en el interior de tuberías donde se requiere medición de caudal Resistente a líquidos que contengan soluciones ácidas y básicas
