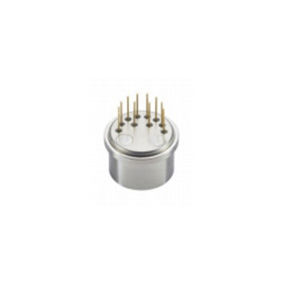

Acelerómetro 1 eje ER-QA-03E series

MEMS

El acelerómetro flexible de cuarzo ultrafino ER-QA-03E es un acelerómetro de precisión media con un diseño único de tamaño estructural (corto). El producto tiene una excelente estabilidad a largo plazo, repetibilidad, rendimiento de respuesta dinámica, buena resistencia a los golpes de vibración y alta fiabilidad, que puede ser utilizado para pruebas estáticas y dinámicas, y también es un sensor de vibración estándar y sensor de inclinación. Características El producto adopta un diseño estructural único y un circuito especial, la corriente de salida del producto y la fuerza o la aceleración son lineales, el usuario puede elegir la resistencia de muestreo adecuada mediante cálculo para lograr una salida de alta precisión. El sensor de temperatura incorporado se puede utilizar para compensar el valor de desplazamiento y el factor de escala para reducir el impacto de la temperatura ambiente de acuerdo con las necesidades del usuario. Aplicación Pruebas de inmersión para puentes, DAMS, pozos de petróleo, minas de carbón Control ferroviario de alta velocidad Control de estabilidad de buques Especificaciones 1 - Alcance - ±50 - ±50 - ±50 - g 2 - Umbral/Resolución - ＜5 - ＜5 - ＜5 - μg 3 - Sesgo - ＜5 - ＜7 - ＜10 - mg 4 - Factor de escala - 1,1~1,3 - 1,1~1,3 - 1,1~1,3 - mA/g 5 - No linealidad de clase II - ≤ ±20 - ≤ ±20 - ≤ ±20 - μg /g2 6 - Repetibilidad del sesgo - ＜30 - ＜50 - ＜80 - μg 7 - Repetibilidad del factor de escala - ＜50 - ＜80 - ＜100 - ppm 8 - Repetibilidad de la no linealidad de clase II - ≤ ±20 - ≤ ±20 - ≤ ±30 - μg /g2 9 - Coeficiente temp sesgo - ＜20 - ＜30 - ＜30 - μg/℃ 10 - Factor de escala coeficiente temp - ＜40 - ＜50 - ＜80 - ppm /℃ 11 - Ruido - ≤5 - ≤5 - ≤5 - mv 12 - Ancho de banda - ＞300 - ＞300 - ＞300 - Hz 13 - Error de rectificación de la vibración - ＜30μg/g2rms (50-500HZ) 14 - Vibración aleatoria - 20g@ 20-2000Hz 16 - Error de instalación - ＜1500μrad 17 - Rango de temperatura de funcionamiento - -55~96 - -55~96 - -55~96 - ℃
