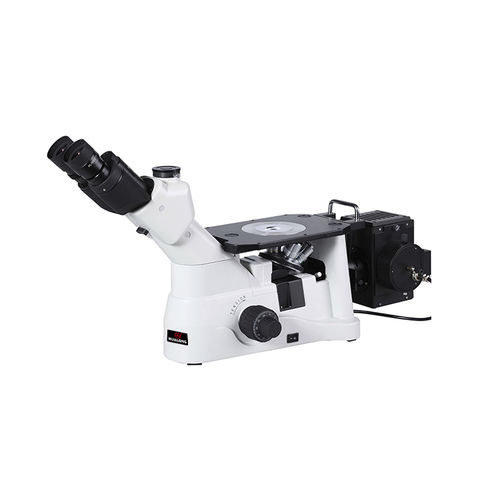

Microscopio metalográfico HL201-A

de laboratoriode inspeccióneducativo

1. Aplicación El HL201-A adopta un sistema óptico infinito y un diseño de función modular. Punto ocular alto, campo de visión ultra amplio diámetro del ocular Ф22mm. Es adecuado para el análisis metalográfico, la observación microscópica de la morfología y la estructura de la superficie, semiconductores, FPD, placas de circuitos, materiales metálicos, herramientas de corte de precisión y otros campos de fabricación, y es adecuado para la enseñanza y la investigación. Objetivo estándar de campo semibrillante, alta definición y alta restauración del color; De acuerdo con las diferentes aplicaciones de la industria y la ciencia de los materiales, a través de la combinación modular, la realización de campo brillante, luz polarizada, y otros métodos de observación. 2. Especificación 2.1 Sistema óptico: Sistema óptico de corrección de la aberración cromática infinita 2.2 Tubo de observación: Cabezal trinocular abatible, inclinación de 45°, rango de ajuste de inclinación: 54-75mm, ajuste unilateral de dioptrías ±5 relación de división: binocular 100%, binocular: trinocular = 80%: 20% 2.3 Ocular: Ocular de gran campo de visión PL10X22mm 2.4 Lente objetivo Objetivo metalográfico acromático de campo plano de larga distancia de trabajo infinito: LMPL5X /0.15 / WD10.8 Objetivo metalográfico acromático de campo plano con distancia de trabajo infinita: LMPL10X/0,3 / WD10 Objetivo metalográfico acromático de campo plano con distancia de trabajo infinita: LMPL20X/0,45 / WD4 Objetivo metalográfico semirreductor de campo plano con distancia de trabajo infinita: LMPLFL50X/0.55 / WD7.8 2.5 Convertidor: Convertidor de cinco agujeros 2.6 Plataforma: Plataforma fija: tamaño 160X250mm 2.7 Banco de trabajo: Placa metálica de la etapa (agujero central Φ12) / placa metálica de la etapa (agujero central Φ25) / placa de extensión de la etapa
