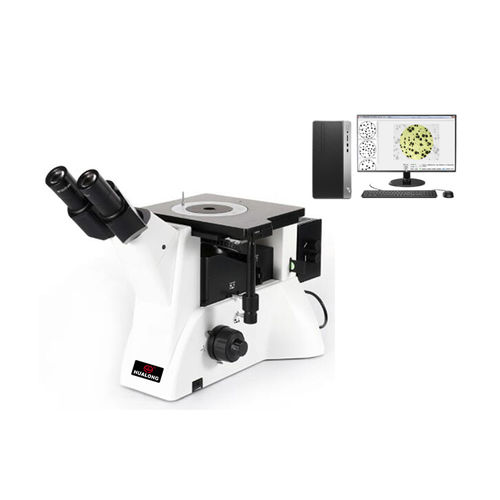

Microscopio metalográfico HL102-CW

de laboratoriode inspeccióneducativo

1. Aplicación El microscopio metalográfico invertido de tres ojos HL102-CW adopta el excelente sistema óptico de distancia infinita y el concepto de diseño funcional modular, que puede actualizar fácilmente el sistema y realizar la observación de luz polarizada, la observación de campo oscuro y otras funciones. El cuerpo de alta rigidez, compacto y estable, satisface plenamente los requisitos de control de vibraciones del funcionamiento del microscopio. El diseño ideal cumple con los requisitos de ergonomía, por lo que la operación es más conveniente y cómoda, y el espacio es más amplio. Es adecuado para la observación microscópica de la estructura metalográfica y la morfología de la superficie, y es un instrumento ideal para la investigación metalográfica, la mineralogía y la ingeniería de precisión. 2. Especificación 2.1 Ocular: Campo amplio WF10X (número de campo visual Φ22mm) 2.2 Lente objetivo PL L5X/0,12 BD Distancia de trabajo: 9,70 mm PL L10X/0,25 BD Distancia de trabajo: 9,30 mm PL L20X/0,40 BD Distancia de trabajo: 7,23 mm PL L100X/0,70 BD Distancia de trabajo: 2,50 mm 2.3 Tubo del ocular: 45° de inclinación, rango de ajuste IPD 53~75mm 2.4 Mecanismo de enfoque: Enfoque grueso coaxial,Con dispositivo de bloqueo,Valor de la microrretícula:2μm 2.5 Convertidores: Cinco agujeros (localización interior de rodamiento de bolas hacia atrás) 2.6 Etapa: -Etapa mecánica móvil, Dimensiones:242mmX200mm, Rango de movimiento:30mmX30mm -Tamaño de la placa de la etapa giratoria circular: El diámetro más grande Ф130mm, Apertura mínima clara menos de Ф12mm 2.7 Sistema de iluminación: lámpara halógena de 6V30W, brillo ajustable Diafragma de campo incorporado, diafragma de apertura y polarizador de placa de tiro Con vidrio esmerilado; filtros de color amarillo, verde y azul configuración básica 2.8 Adaptador: Adaptador de ordenador de 0,5X 2.9 Cámara digital: 3.cámara digital de 0 MP
