Microscopio metalográfico HL102-BW

de laboratoriode inspeccióneducativo

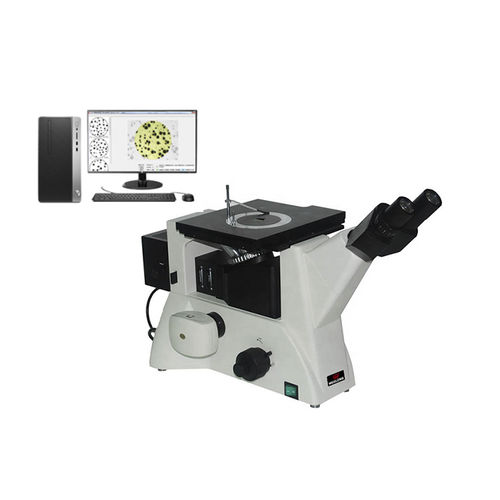

1. Aplicación El microscopio metalográfico invertido triocular HL102-BW adopta el excelente sistema óptico infinito y el concepto de diseño funcional modular, que puede actualizar fácilmente el sistema y realizar la observación de polarización y otras funciones. El cuerpo de alta rigidez, compacto y estable, satisface plenamente los requisitos de control de las vibraciones del funcionamiento del microscopio. El diseño ideal cumple con los requisitos de ergonomía, por lo que la operación es más conveniente y cómoda, y el espacio es más amplio. Es adecuado para la observación microscópica de la estructura metalográfica y la morfología de la superficie, y es un instrumento ideal para la investigación metalográfica, la mineralogía y la ingeniería de precisión. 2. Especificación 2.1 Ocular: Campo amplio WF10X (número de campo visual Φ22mm) 2.2 Lente objetivo: PL L10X/0,25 Distancia de trabajo: 20,2 mm PL L20X/0,40 Distancia de trabajo: 8,80 mm PL L50X/0,70 Distancia de trabajo: 3.68 mm PL L100X/0,85(en seco) Distancia de trabajo: 0.40 mm 2.3 Tubo ocular: 45° de inclinación, rango de ajuste IPD 53~75mm 2.4 Mecanismo de enfoque: Enfoque grueso coaxial,Con dispositivo de bloqueo,Valor de la microrretícula:2μm 2.5 Convertidores: Cinco agujeros (localización interior de cojinetes de bolas hacia atrás) 2.6 Etapa Etapa mecánica móvil, Dimensiones:242mmX200mm, Rango de movimiento: 30mmX30mm Tamaño de la placa de la etapa giratoria circular: El diámetro más grande Ф130mm, Abertura mínima libre inferior a Ф12mm 2.7 Software de análisis metalográfico: Sistema de análisis automático metalográfico versión JX2015 cámara Atlas de 3 megapíxeles 0.adaptación de 5 X Regla de micromedición
