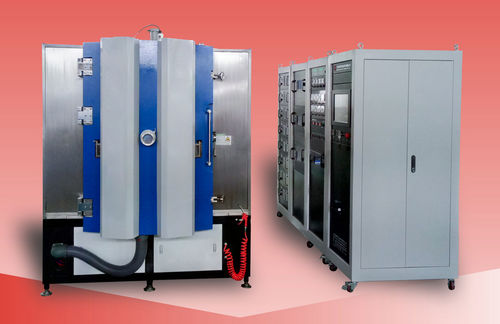

Un proceso eficiente más alto:
1. la capa echada a un lado doble está disponible por diseño del accesorio del volumen de ventas
2. el cátodo planar estándar hasta 8 ensancha para las fuentes múltiples
3. capacidad grande hasta 2,2 microprocesadores de cerámica del ㎡ por ciclo
4. completamente automatización, pantalla de PLC+Touch, sistema de control One-Touch
Baje el coste de producción:
1. equipado de 2 bombas moleculares de la suspensión magnética, hora de salida rápida, mantenimiento libre;
2. poder de la calefacción del máximo;
3. forma octagonal de la cámara para el espacio óptimo usando, hasta 8 fuentes del arco y 4 cátodos de la farfulla para la deposición rápida de capas
El cobre de galjanoplastia directo del proceso del DPC es una tecnología avanzada de la capa aplicada con el LED y los semiconductores en industrias electrónicas. Un uso típico es de cerámica irradiando el substrato. La deposición conductora de cobre de la película en el óxido de aluminio (Al2O3), substratos de AlN por PVD limpia tecnología de la farfulla con la aspiradora, tiene sobre todo una ventaja grande comparada a los métodos de fabricación tradicionales: DBC LTCC HTCC tienen costes de producción mucho más bajos.
El equipo de la tecnología real colaboró con nuestro cliente para desarrollar el proceso del DPC que aplicaba con éxito tecnología de la farfulla de PVD.
Usos del DPC:
HBLED
Substratos para las células solares del concentrador
Semiconductor del poder que empaqueta incluyendo control de motor automotriz
Electrónica de la gestión del poder del automóvil híbrido y eléctrico
Paquetes para el RF
Dispositivos de la microonda
