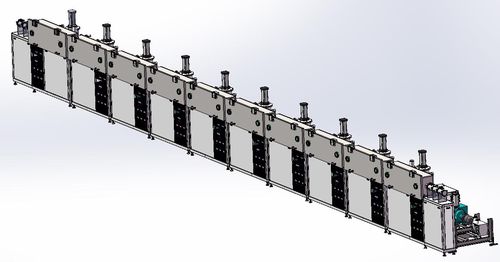

Máquina de deposición por pulverización catódica horizontal en línea RTSP1480

en líneacon magnetrón

La línea de recubrimiento continuo completo aire-aire es un proceso de recubrimiento continuo completo que incluye un pretratamiento de limpieza en un entorno atmosférico, y luego los sustratos (tiras o cables) ingresan a la cámara de vacío para depositar películas de metal, para luego regresar al entorno atmosférico nuevamente a través de cámaras de almacenamiento intermedio. Los módulos estructurales clave de la línea de recubrimiento son: A: Módulo de pretratamiento de limpieza de sustratos (tiras o cables) B: Módulo de enfriamiento C: Módulo de recocido D: Cámara de deposición de películas E: Dispositivos de bucle y cámara de almacenamiento intermedio de vacío. 1. Películas de revestimiento: 1.1 Metales conductores: Al, Cr, Cu, Ti, Zr, Ag, Au, Ni, etc. 1.2 Películas a base de metales no conductores: Tantalio (Ta), TaN, Ta2O5, Silicio (SiOx), Indio (In), Niobio (Nb), TiNbN, etc. Aplicación 1. Filamentos conductores de metal 2. Tiras de bobinas de metal, con un espesor inferior a 1 mm 3. Cables de fibra óptica 4. Cables de fibra química 5. Línea de fibra química 6. Recubrimiento de cobre de hilos de vidrio e hilos de carbono 7. Recubrimiento de aluminio de hilos de carbono e hilos de vidrio 9. Cable de cobre plateado con PVD 10. Cable de fibra óptica plateado 11. Máquina para alambres chapados en oro 12. Tira de cobre plateada 13. Recubrimiento de plata en cables de cobre, bronce y latón 14. Nueva línea de recubrimiento multicapa para cables de cobre y Tiras 15. Máquina de enchapado en plata para cables de fibra óptica
