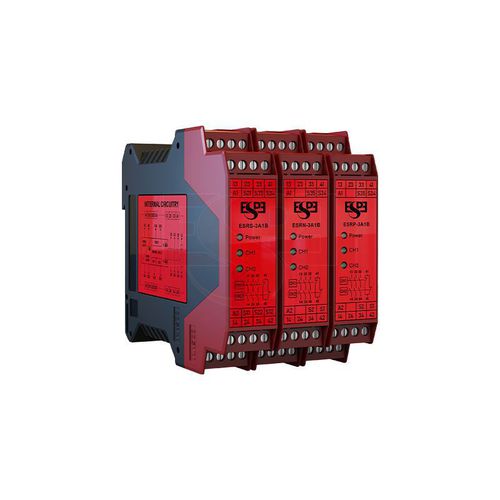

Relé de protección de nivel ESR

de tensiónde frecuenciade temperatura

1. Diseño conforme a ISO13849-1 (categoría 3, Ple); 2. Salida de relé: 2NO o 3NO, y 1 contacto auxiliar NC; 3. Rearme manual y rearme automático opcionales; 4. Autodiagnóstico y diseño de circuito redundante； 5. Diseño de montaje de guía estándar de 35 mm de ancho. Nivel estándar - Norma de referencia : ISO 13849-1（Categoría 4/Pl e） - Nivel de seguridad : Categoría 4/ Pl e - Parámetros eléctricos - Tensión de alimentación : DC24V±10% - Consumo eléctrico : <3W - Tiempo de respuesta : <20ms - Tiempo de buffer de succión : <100ms - Tiempo de reencendido : <1s - Circuito de protección : Protección contra sobretensión de entrada, protección antirretorno - Entrada de seguridad : Doble entrada NPN normalmente cerrada (tipo ESRN), doble entrada PNP normalmente cerrada (tipo ESRP); Doble puerta o botón de parada de emergencia (tipo ESRS) - Entrada sincronizada : S1 ilimitada está delante de S2 - Salida de seguridad : - 2 contactos pasivos normalmente abiertos,1 contacto pasivo normalmente cerrado; - Tres contactos pasivos normalmente abiertos y un contacto pasivo normalmente cerrado; - Datos B10 : Carga nominal: 400.000 veces; Carga baja: 2 millones de veces - Capacidad de contacto : AC15: 5A/250V; DC13: 6A/24V - Vida útil eléctrica : ≥10 veces（1NO: 5A250VAC, carga resistiva, 1s encendido 9s apagado） - Vida útil mecánica : ≥10 millones de veces Entorno - Resistencia a la vibración : Frecuencia 10Hz~55Hz, amplitud 0.35±0.05mm, 20 veces cada una en dirección X, Y, Z - Resistencia al impacto : Aceleración 10g, duración del impulso 16ms, dirección X, Y y Z 1000 veces cada una - Temperatura de funcionamiento : -25ºC~+60ºC - Temperatura de almacenamiento : -40ºC~+85ºC - Nivel de protección : Protección de carcasa / terminal IP40/IP20
