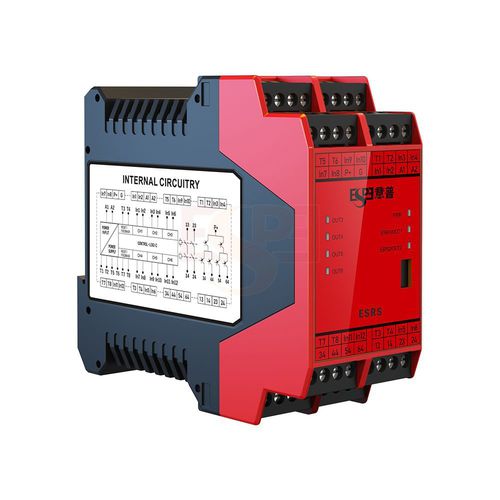

Relé de protección de corriente ESRS

de tensiónde frecuenciade temperatura

1. Diseñado de conformidad con la norma ISO13849-1 (Categoría 4, PLe); 2. Salida de relé: 2 contactos normalmente abiertos; 3. Salida de transistor: 4 salidas de señal PNP; 4. Diseño de circuito redundante y de autodiagnóstico; 5. Admite diversas señales de entrada de seguridad. Datos eléctricos - Alimentación : 20V~30VDC - Corte eléctrico : ≤110mA(24VDC) - Característica de entrada - Canal : 6 - Corriente de entrada : ≤50mA(24VDC) - Resistencia del cable : ≤15Ω - Dispositivo de soporte : Parada de emergencia, puerta de seguridad, cortina de luz de seguridad, alfombra safeyt, botón de dos manos, interruptor de enclavamiento, botón de reinicio Función de salida - Contactos : - Material de los contactos : AgSnO₂ - Protección por fusible : 10A rápido;6A lento - Capacidad de conmutación : 5A/250VAC;5A/24VDC Características del semiconductor - Salida : 4PNP - Potencia de accionamiento : 2A(24VDC) - Característica de tiempo - Tiempo de funcionamiento : ≤100ms - Tiempo de liberación : ≤30ms - Tiempo de restauración : ≤100ms - Tiempo de interrupción de alimentación : 20ms Características ambientales - Compatibilidad electromagnética : EN60947,EN61000-6-2,EN61000-6-4 - Vibración : Frecuencia:10Hz~55Hz;Amplitud:0.35mm - Temperatura ambiente : -20℃~+60℃ - Temperatura de almacenamiento : -40℃~+85℃ - Humedad relativa : 10%~90 Característica aislante - Nivel de sobretensión : Ⅲ - Nivel de contaminación : 2 - Tensión nominal de aislamiento : 250VAC - Tensión de impacto nominal : 6000V(1.2/50us) - Rigidez dieléctrica : 1500VAC,1min - Distancia y fuga : EN60947-1
