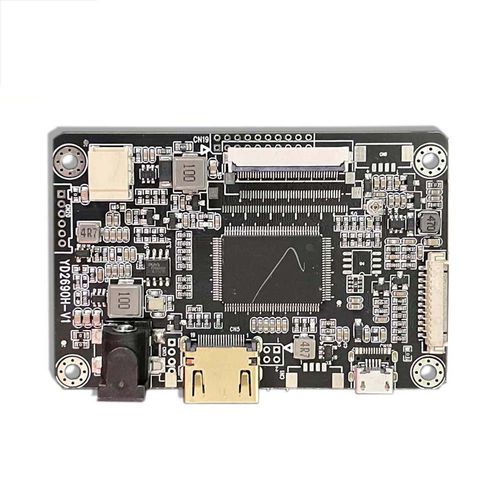

Controlador LCD TFT HGYD2690H-V1

HDMIde LVDSTTL

La tarjeta controladora LCD HGYD2690H-V1 está diseñada principalmente para pantallas LCD TFT y es adecuada para pantallas LCD y algunas otras pantallas planas. Tipo de señal de entrada: alta definición digital (HDMI). La placa soporta: Entrada de voltaje USB Micro 5V, (la toma DC de la placa soporta una amplia entrada de voltaje 9V~16V; valor típico 12V por defecto NC) Amplio rango de temperatura de funcionamiento: -20℃ ~ +80℃ La placa viene con un circuito controlador de retroiluminación LED: soporta un voltaje de 9~25V para retroiluminación LED pequeña y mediana. La placa viene con un circuito T-CON: que puede conducir directamente LCDs LVDS/TTL de tamaño pequeño y mediano sin T-CON Soporta ciclo de trabajo PWM para ajustar el brillo de la retroiluminación Interfaz de salida de pantalla: TTL/RGB-FPC0.5mm 50pin, TTL/RGB-FPC0.5mm 40pin, LVDS FPC0.5mm 40pin Se adapta a la resolución HDMI de alta definición de la tarjeta gráfica del PC (ordenador personal): 320x240,480x272,800x480,800x600,1024x600,1024x768,1280x720,1280x800,1280x1024,1366x768 and other resolutions; Características: Esta placa tiene las características de funcionamiento sencillo y rendimiento fiable. Dimensiones: 78.00mm×50.00 mm×13.50mm（L×W×H） Interfaz de pantalla: LVDS/TTL Color de la pantalla: 24 bits (3×8, 16,7M) Interfaz de operación: Interfaz de operación OSD con visualización Interfaz de comunicación: Teclas digitales, Infrarrojos (IR), I²C Área de control: Resolución LCD de 800×480 a 1920×1200 Temperatura de funcionamiento: -20℃～80℃; -30℃～80℃ (excepto chip principal) Temperatura de almacenamiento: -40℃ a 70℃ Entorno de trabajo: Rango de Presión Atmosférica: 70kPa a 106kPa MTBF: >100.000 horas Tensión de pantalla: Puente seleccionable entre 3,3 V y 5 V Entrada de señal: VGA, HDMI
