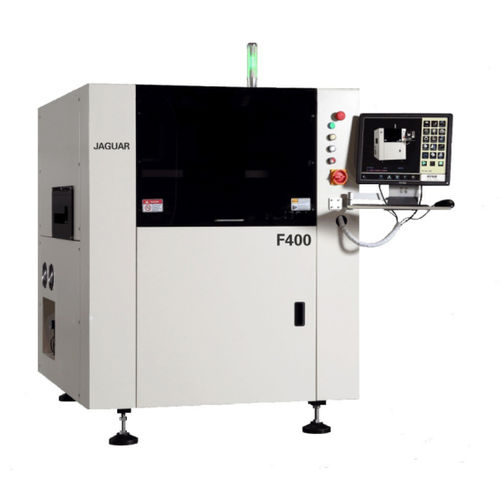

Máquina de serigrafia automática F400

de pasta de soldaduraSMT

Impresora de plantilla de pasta de soldadura SMT Nombre: Impresora automática de pasta de soldadura F400 Modelo: Jaguar F400 Breve: Impresora de alta precisión diseñada para la serigrafía de alta precisión SMT o la impresión de plantillas en el montaje de PCB. Especificaciones: Parámetros del PCB PCB Tamaño máximo del PCB (X x Y) 450mm x 320mm Tamaño mínimo de los PCB (X x Y) 50mm x 50mm Espesor del PCB 0.4mm~6mm La deformación del PCB Max. PCB Diagonal 1% Peso máximo del PCB 6Kg Despeje del borde de la placa Hasta 3 mm Máximo despeje del fondo 16mm Velocidad de transmisión 1500mm/Segundo (Max) Aparte de la altura de transmisión en tierra 900±40mm Dirección de la órbita de transferencia Izquierda-derecha, derecha-izquierda, izquierda-izquierda, derecha-derecha Modo de transmisión Una etapa Dirección de sujeción del PCB Las instituciones de placas de paralelogramo superior aplanan el software de presión elástica ajustable la presión lateral, la parte inferior del vacío parcial multipunto total o el vacío de succión Método de apoyo de la Junta Pin Magnético / Bloques de Contorno / Pieza de trabajo especial Parámetros de impresión Cabeza de impresión Dos motores de conexión directa Tamaño del marco de trabajo de la forma 370mm x 470mm~737 mm x 737 mm Área máxima de impresión (XxY) 450mm x 320mm Tipo de escobilla de goma Hoja de acero/caucho (Ángulo: 45/55/60 o según el efecto real para establecer el ángulo) Longitud de la escobilla de goma 220mm~500mm Altura de la escobilla de goma 65±1mm El grosor de la escobilla de goma 0.25mm Carbono diamantado Modo de impresión Impresión con una o dos escobillas de goma La longitud de la cinta 0.02 mm - 12 mm Velocidad de impresión 6 mm/seg - 200 mm/seg La presión de la impresión 0.5kg - 10Kg Golpe de impresión ±200 mm (desde el centro) Parámetros de la imagen Imaging Horizon (FOV) 6.4mm x 4.8mm Rango de ajuste X,Y:±7.0mm,θ:±2.0°. Tipo de referencia Formas estándar (Referirse a SMEMA SPEC) PAD y Apertura
