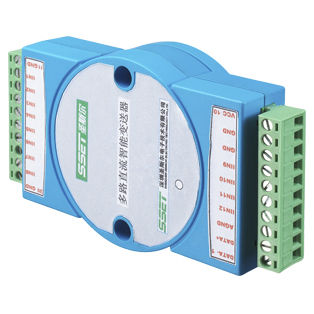

Convertidor de señal analógico CE- AD81-34MN3-0.5 series

transmisoraislanteen riel DIN

La función principal de este producto es convertir la medición centralizada de la señal de transmisión DC estándar de varios canales en la salida de la señal digital, puede medir 8 canales de corriente y 4 canales de señales de entrada de tensión. El transmisor inteligente DC multicanal puede ser ampliamente utilizado en una variedad de sistemas de control y medición industrial, y principalmente medir la señal de salida de 4 ~ 20mA o 0 ~ 10V de una variedad de transductores de presión, temperatura, flujo y potencia. La interfaz de comunicación de salida es RS485 o RS232, amplia gama de alimentación DC 9 ~ 30V, utilizando el protocolo de comunicación estándar MODBUS-RTU. Señal de entrada Entrada: 8 canales de corriente 0-20mA y 4 canales de tensión 0-10V. Sobrecarga: la sobrecarga de 1,2 veces el rango se puede medir correctamente, la sobrecarga de 2 veces el rango de la entrada 1S no se daña; Canal de corriente: la impedancia de entrada es de 110Ω; Canal de tensión: la impedancia de entrada es > 100KΩ; Ciclo de actualización de datos: 800mS； Salida de comunicación Interfaz de salida: RS-485 (línea de par trenzado) ±15KV de protección ESD, o interfaz RS-232 ±2KV de protección ESD; Protocolo de comunicación: protocolo estándar MODBUS-RTU; Velocidad en baudios: 1200, 2400, 4800, 9600(por defecto), 19200 bps Paridad: Paridad impar, paridad par, sin paridad (por defecto), configurada por software; Dirección: 01H a FFH, por defecto 01, ajustada por software; Aislamiento: la entrada de tensión y corriente están aisladas de la alimentación y la comunicación, la tensión de aislamiento es de 2500V DC;
