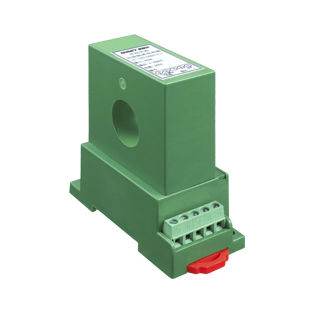

Transductor de corriente magneto-resistivo CE- IB04-**ES3-1.0 series

en riel DINDCcon centro hueco

Este dispositivo es un transductor de aislamiento de medición de corriente continua bidireccional. Se utiliza el principio de medición Hall y el modo de entrada perforada, con una función de tensión de aislamiento muy alta. La señal de corriente continua bidireccional de entrada se puede convertir en una salida de señal continua bidireccional estándar. Se utiliza ampliamente en la monitorización de la generación de nuevas energías, el control industrial, el suministro de corriente continua y otros sistemas de monitorización y control automatizados. * Precisión: clase 1.0; * Fuente de alimentación auxiliar: DC 12V, 15V, 24V o DC 11.5V-26V, fuente de alimentación amplia; * Rango de entrada: DC ±30A～±300A; * Salida: 0～±5V, 0～10V, 4～20mA, 0～20mA; * Capacidad de carga: carga de salida de tensión ≥ 2KΩ, carga de salida de corriente ≤ 250Ω; * Deriva de temperatura: ≤500PPm/°C; * Tensión de aislamiento: 2500 V DC; * Tiempo de respuesta: ≤200 mS; * Consumo de energía nominal: ≤800mW; * Ondulación de salida: ≤15mV * Rango de frecuencia: ninguno; * Inmunidad al impacto de sobretensiones: puerto de alimentación de cuatro niveles 4000V; puerto de salida de tres niveles 2000V; * Capacidad de sobrecarga de entrada: 20 veces el valor nominal de la corriente medida (máximo 500A, dura 1 segundo); * Temperatura de funcionamiento: -10~60°C * Temperatura de almacenamiento: -40~70°C.
