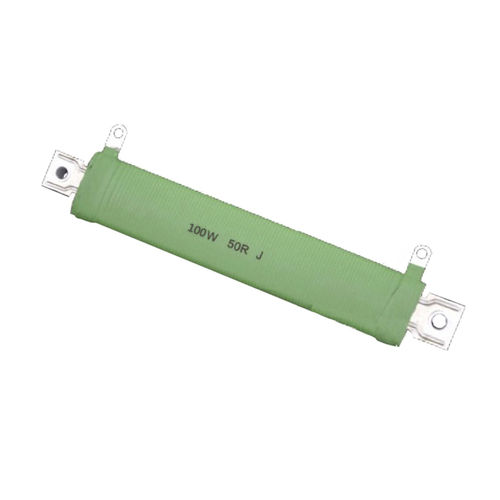

Resistencia de alambre bobinado RXB23 series

con barra de soporteantipropagación de fuegooval

Las resistencias de la serie RXB23 son adecuadas para el montaje compacto refrigerado por aire forzado. Todos los tipos pueden suministrarse con terminales bajo tensión para su montaje directamente en los rieles de corriente y pueden suministrarse para su montaje directo en placas de circuito impreso. Están disponibles como herida normal o como herida de baja inductancia en tipos redondos u ovales. Todos los tipos son estables al voltaje DC. Características clave: 1.Forma compacta y estructura moldeada completa 2.alta carga de pulso (10 x en 5s) y alta capacidad de vibración 3.Bobinado normal o no inductivo 4.alta precisión con tolerancia 0,5%,1%3%,5% y 10% opcional 5.amplio rango de voltaje de trabajo de 360V~3400V Características: 1.Potencia nominal: de 30KW a 300W, basada en una capacidad de aire libre de 25°C (hasta 800W a petición) 2.Valores de resistencia: desde 0,1Ω hasta 100 KΩ( a 500 KΩ a petición) 3.Coeficientes de temperatura: 25,50 ,100 y 400ppm/°C o según se requiera 4.Temperatura de funcionamiento: -55°C a +110°C 5.Resistencia de aislamiento: >1000MΩ (500V 25°C 75% humedad relativa) 6.Rigidez dieléctrica: >3,0KV 50Hz 1min(25°C 75% humedad relativa) 7.Protección IP: IP00, IP20, o según se requiera 8.Temperatura máxima de la superficie: 350°C 9.Conexión: soldadura, AMP, tornillo, cables 10.Clima: IEC 68-2-3 56 días a 40°C y 93 % (Vitr. En.) Aplicación: 1.carga y descarga de condensadores, 2.resistencia de compensación, palanca o montaje en placas de circuito impreso 3.filtro, maquinaria eléctrica de uso general, disponible a través de la distribución 4.frenado ligero del inversor y de cualquier otra aplicación de carga de media tensión.
