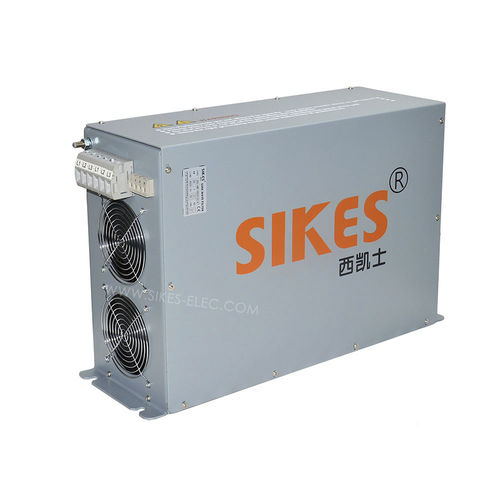

Filtro electrónico paso bajo SWF Series

pasivosinusoidal

Los filtros de onda sinusoidal de la serie de SWF convierten la señal de salida de PWM de las impulsiones del motor en una onda sinusoidal lisa con la residual baja; Reduzca el fenómeno de la resonancia causado por capacitancia y la inductancia distribuidas del cable largo (más largo de 50 metros); Elimine el voltaje excesivo del motor causado por alto dv/dt, Reduzca el ruido del motor por el uso del filtro; Prolongue la vida del motor; Protección del aislamiento del motor; Distancia de transmisión del aumento; Con el uso de este filtro, el motor normal puede substituir el motor variable de la frecuencia. Usos: Ventiladores, transportadores, bombas Instalaciones de la HVAC, compresores Elevadores, grúas, energía eólica, UPS, EPS Impulsión del motor con el cable largo Impulsión del motor con los motores múltiples paralelamente Usos medios del voltaje (desplegados delante del transformador elevador) Datos técnicos: Gama del voltaje nominal: 3*380 hasta el 500VAC±10% Frecuencia del motor: 0-120Hz; Frecuencia que cambia:HERZIOS de 2.0kHz -16K; Voltaje de ondulación residual:El THDv<5% Caída de voltaje en la corriente clasificada:el ≦10% (50HZ); Longitud de cable del motor:Los hasta 2000m; Modelo del trabajo:Continuo para la operación interior Potencia de la entrada de la impulsión del motor de Norminal:3.7kw a 630kw; Eficacia:98 99%@norminal a la línea voltaje y poder Capacidad de la sobrecarga:el 150% 60S, el 120% 60min Voltaje de la prueba:2240VDC, 2s (línea/línea) 2720VDC, 2s (líneas/caso) Fuerza dieléctrica:AC4000V/5mA/60s Resistencia de aislamiento:corazón-bobina, ≧100MΩ (DC1000V); Categoría climática (IEC60068-1):25/100/21 Protección:IP30 (IP40/IP54 a petición), interior:IP20 Enfriamiento:Aire a presión interno Tipo de la carga:carga de motor típica;transformador elevador estándar;la otra carga linear;
