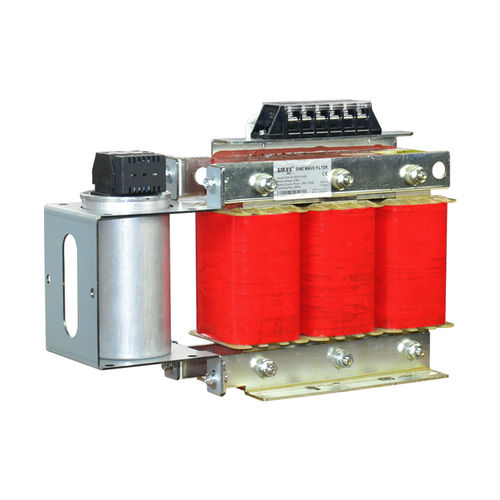

Filtro electrónico paso bajo SKS-SF-0029-2A/05

pasivotrifásicosinusoidal

Filtro sinusoidalAplicaciones: Ventiladores, transportadores, bombas Instalaciones HVAC, Compresores Ascensores, grúas, energía eólica, UPS, EPS Accionamiento de motor con cable largo Accionamiento de motor con varios motores en paralelo Aplicaciones de media tensión (desplegadas delante del transformador elevador) Filtro sinusoidalDatos técnicos: Rango de tensión nominal : 3*380 a 500VAC±10% Frecuencia del motor: 0-120Hz; Frecuencia de conmutación :≧ 4kHz; Tensión de ondulación residual:THDv<5% Caída de tensión a la corriente nominal:≦10%（50HZ）; Longitud del cable del motor:Hasta 2000m; Modelo de trabajo:Continuo para funcionamiento en interiores Potencia nominal de entrada del motor:3,7kw a 630kw; Eficiencia: 98 a 99%@tensión de línea y potencia normales Capacidad de sobrecarga: 150% 60S,120% 60min Tensión de prueba:2240VDC,2s(línea/línea) 2720VDC,2s(líneas/caja) Resistencia dieléctrica:AC4000V/5mA/60s Resistencia de aislamiento:bobinado del núcleo,≧100MΩ（DC1000V）; Climatic Category(IEC60068-1):25/100/21 Protección:IP30(IP40/IP54 a petición),interior:IP20 Refrigeración:Aire forzado interno Tipo de carga: carga de motor típica; transformador elevador estándar; otra carga lineal; Filtro sinusoidal Normas técnicas： Condensadores:CEI EN 60831-1/2,IEC 831-1/2 Equipos:CEI EN60439-1,IEC 439-1,IEC 60939 Característica del filtro de onda sinusoidal: Los filtros de onda sinusoidal de Sikes para varios servomotores de sistemas VSD (especialmente para inversores o proveedores de energía de conmutación), están diseñados para cambiar la tensión de salida PWM del inversor y generar una tensión casi sinusoidal. La serie pasiva está pensada para su uso en redes de 380v-480v. Sikes le ofrece otra opción económica excepto el filtro Schaffner y MTE.
