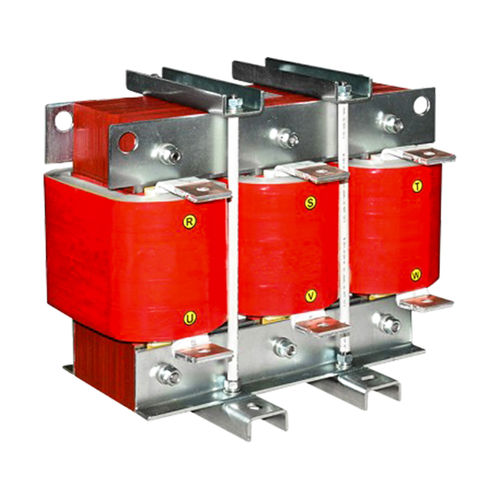

Reactancia filtro de armónica trifásica SKS-AFER-0120-660

Descripción del reactor de filtro ： El reactor de filtro junto con los condensadores puede combinar el circuito armónico para reducir la corriente armónica en el sistema, principalmente la 3ª, 5ª, 7ª, 11ª, 13ª y superior. El reactor de filtro puede ser instalado en paralelo o en serie Función del reactor de filtro ： Rectificador PWM LCL reactor , la frecuencia de la portadora: ≥2K frecuencia de trabajo: 50HZ Fase: 3 Armónico contiene la interferencia del VFD para la red eléctrica , armónicos principalmente 3、5、7、9、11、13、15、17、19 , armónicos del lado de salida principalmente 5~10Khz armónicos de alta frecuencia Parámetros técnicos del reactor de filtro ： Corriente nominal:≤5000A ; Tensión nominal:＜1000V；dieléctrica : bobinado-tierra 3000VAC/50HZ/60S libre de daños Resistencia de aislamiento : bobinado-tierra , núcleo cruzado-tierra 500VDC , resistencia de aislamiento≥100MΩ ; ruido de reactor:＜65db (1 metro desde el reactor) Protección:IP00; Aislamiento:F/H , Norma:IEC289;GB10229-88 (eqv IEC289:1987) Requisitos del entorno de trabajo del reactor de filtro ： Altitud inferior a 1000 metros , por encima de 1000meters trabajando bajo reloj ; Temperatura ambiente -25℃~+40℃; Humedad relativa : ≤ 90% Sin gas tóxico , sin elemento inflamable y explosivo , sin polvo electroconductor Aplicación del reactor de filtro ： Generación de energía eólica, fotovoltaica ,VFD y UPS
