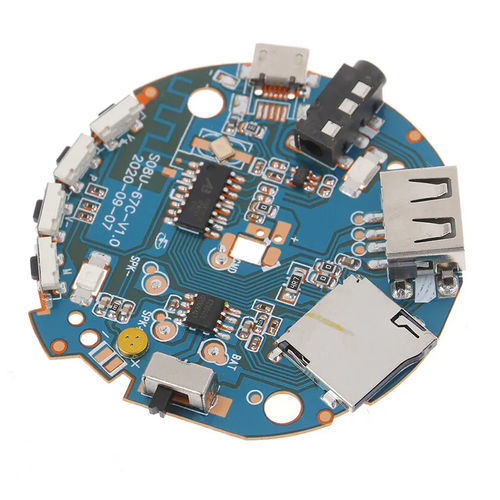

Circuito impreso multicapa PCBA

bilateralpara la electrónica

En general, existen placas de circuito impreso de una cara, de doble cara y multicapa. Para algunos aparatos eléctricos sencillos, como las radios, basta con una placa de circuito impreso de una cara. Sin embargo, con el desarrollo de los tiempos, para los productos electrónicos multifuncionales y de pequeño volumen, las placas de circuito impreso de una o dos caras no pueden satisfacer plenamente los requisitos, sino que es necesario utilizar placas de circuito impreso multicapa. La placa PCB multicapa tiene muchas ventajas, como: alta densidad de montaje y pequeño volumen; La conexión entre los componentes electrónicos se acorta, la velocidad de transmisión de la señal es rápida, y el cableado es conveniente; Buen efecto de blindaje, etc. No hay límite en el número de capas de la placa PCB multicapa. En la actualidad, hay más de 100 capas de placa de circuito impreso multicapa, comúnmente placas de circuito impreso de 4L y 6L. Entonces, la placa PCB multicapa se compara con la placa PCB de una cara y la placa PCB de doble cara, ¿de qué capas están compuestas? ¿Cuáles son sus significados y usos? Veámoslo juntos. Capa de señal La capa de señal se divide en capa superior, capa intermedia y capa inferior, y se utiliza principalmente para colocar diversos componentes o para cablear y soldar. Capa de plano interno La capa de plano interno, también conocida como capa de potencia interna, se dedica al trazado de líneas de potencia y líneas de tierra. Este tipo de capa sólo se utiliza en placas de circuito impreso multicapa. Las denominamos placas de doble capa, 4L y 6L, refiriéndose generalmente al número de capas de señal y capas internas de alimentación/tierra. 94v-0 pcb diseño esquemático diseño de producto cableado eléctrico esquemático Circuit Board PCB Assembly Factory
