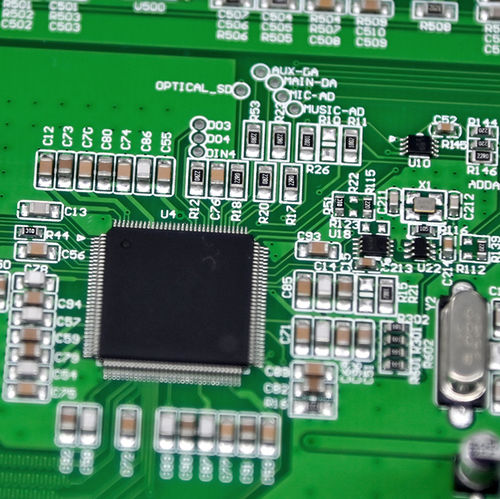

Circuito impreso universal

para la electrónica

¿Qué es un circuito impreso multicapa? Un PCB multicapa consta de tres o más capas de láminas de cobre conductoras, en comparación con el PCB monocapa tradicional, que sólo tiene una capa. Un PCB de doble cara tiene dos capas conductoras en la parte superior e inferior del sustrato del PCB. Las capas superior e inferior de un PCB multicapa se parecen a las de un PCB de doble cara, pero hay capas adicionales a ambos lados del núcleo. Suelen fabricarse laminando varias capas de placas de circuito impreso de doble cara junto con capas de aislantes protectores del calor. Estas capas están interconectadas mediante orificios cobreados, y las conexiones eléctricas entre las capas intermedias se realizan a través de vías, como las vías ciegas y enterradas, y mediante orificios pasantes. En las capas superior e inferior de la placa de circuito impreso multicapa se colocan los componentes activos y pasivos, mientras que las capas interiores apiladas se utilizan para el encaminamiento. En la superficie de la placa de circuito impreso se colocan dos capas para conectar el entorno. Tanto los componentes electrónicos de agujero pasante como los componentes de montaje superficial (SMD) se pueden soldar en cualquiera de las caras de este tipo de PCB. Los componentes SMD pueden soldarse utilizando la tecnología de montaje superficial y otras herramientas PCBA. Aplicando estos métodos, los fabricantes pueden construir PCB muy complejas de diferentes tamaños. Las PCB multicapa pueden tener hasta 40 capas.
