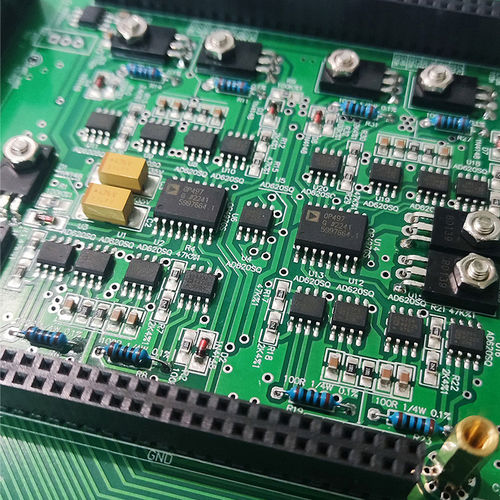

Circuito impreso multicapa

bilateralpara la electrónica

PCB de una capa frente a PCB de doble cara frente a PCB multicapa: ¿Cuál es la diferencia? PCB de una sola capa: También conocidas como placas de una sola cara, tienen componentes en una cara y un patrón conductor en la cara opuesta. Constan de una capa de sustrato, una capa metálica conductora y una máscara protectora de soldadura y serigrafía. Placas de circuito impreso de doble cara: Tienen una capa de sustrato con capas metálicas conductoras en ambas caras. Los circuitos y componentes de una cara se conectan a los de la otra a través de orificios pasantes o montajes superficiales. Placas de circuito impreso multicapa: Formadas por tres o más placas de doble cara apiladas unas sobre otras, normalmente con un número par de capas para evitar deformaciones. Cada capa del sustrato tiene metal conductor en ambas caras, y las placas se unen con adhesivo y material aislante entre cada capa.
