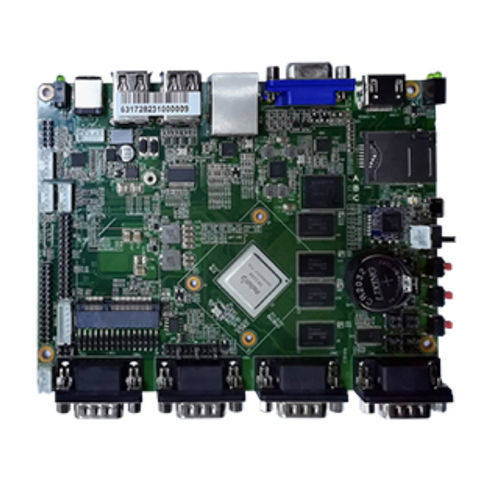

Tarjeta CPU Mini PCIe GEA-6317

ARMQuad Core Cortex A17Rockchip RK3288 SoC

1*GbE LAN, 5*USB Pantalla HDMI，VGA，LVDS Soporta módulo Mini-PCIE, salida de amplificador de 2W@8Ω 8GB/16GB MLC eMMC Soporta entrada de alimentación de 12V DC Memoria - Arquitectura - Onboard 2G/1G DDR3 Red - 3G/4G - Ranura Mini-PCIe, compatible con módulos de comunicación 3G/4G de Unicom, Mobile y Telecom WIFI & Bluetooth - Módulo RTL8723, soporta IEEE 802.11b/g/n WLAN Bluetooth 4.0 modo dual, función LE & BR sincronizada Monitorización H/W - Temporizador Watch Dog - 0~255 seg., proporciona programa Watch Dog Almacenamiento - EMMC - 16G/8G eMMC MLC SSD Expansión de almacenamiento - Soporte para tarjeta TF con función de arranque E/S - Puerto serie - Puerto serie de depuración COM0 Pin9 soporta +5V/12V@1A (ajuste de puente) USB - 1*USB OTG, para programación de software 5*USB HOST CON1 - Conector I2C de 1 vía/Conector SPI de 1 vía 1 salida PWM 12 vías GPIO,y alimentación,GND Tecla - Volumen +/- Configurable Audio - Salida de amplificador de 2W@8Ω Salida de línea/MIC Ranura para tarjeta SIM - Ranura para tarjeta de cajón Enchufe para tarjeta SD - Ranura para tarjeta extraíble,utilizada para el arranque del sistema y el almacenamiento de datos MiniPCIE - Sólo admite dispositivos de señal USB LED - Indicador de encendido/Indicador de disco/Indicador WIFI/Indicador 3G Pantalla - HDMI - HDMI1.4A, resolución máx.: 2K, admite salida de audio LVDS - Doble canal 24bit, resolución máx.: 2K, retroiluminaciónConector INVORT soporta ajuste de brillo PWM. VGA - Resolución máx.: 2K Alimentación - Tipo de alimentación - Entrada de 12 V CC, admite protección contra inversión de alimentación y sobretensión. Interruptor conector de alimentación de 4 pines a prueba de fallos, multiplexación de señal de 4 pines, se puede conectar a otro conector de alimentación Consumo de energía - 7.92W(Max) Entorno - Temp. de funcionamiento - -20°C ~ 70°C Temperatura de almacenamiento - -40°C ~ 80°C Humedad de funcionamiento - 0% ~ 90% humedad relativa, sin condensación Humedad de almacenamiento - 0% ~ 90% humedad relativa, sin condensación
