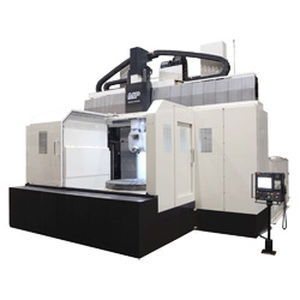

Centro de torneado-fresado CNC MP-2620(U)

vertical5 ejesde dos husillos

LAS TECNOLOGÍAS AVANZADAS DE SHIBAURA se han centrado en nuestra máquina multiusos tipo puente. Características principales Centro de mecanizado, centro de torneado vertical, y como máquina de 5 ejes cuando se selecciona el cabezal de husillo opcional. El diseño general de esta máquina es una característica integral para procesar también una amplia gama de piezas de máquina. "Todos los ejes lineales X, Y y Z están diseñados con un mecanismo de accionamiento doble para conseguir una gran rigidez y una alta precisión. Este atributo permite un movimiento rápido de la máquina incluso a 40 m/min en modo de avance rápido y 20 m/min en modo de avance de corte." Características de la máquina Configuración de ejes La máquina estándar tiene 4 ejes que consisten en tres (3) ejes lineales de X, Y, y Z, y un (1) eje rotativo C. Un cabezal de 4 ejes en un (accesorio opcional) para el mecanizado de 5 ejes. El eje W es un travesaño que puede situarse en 5 posiciones en incrementos de 250mm. Productividad Varios tipos de accesorios hacen de la máquina una máquina polivalente. El morro 240 puede utilizarse para operaciones de mandrinado y torneado, como se muestra en las figuras 1 y 2. El cabezal angular puede utilizarse para el mecanizado lateral de una pieza, como se muestra en la figura 3. El cabezal angular puede utilizarse para mecanizar el lateral de una pieza, como se muestra en la figura 3. el cabezal de 4 ejes se muestra para el mecanizado en cualquier superficie inclinada. Accesibilidad Cubierta de virutas con techo La cubierta para virutas con techo es un accesorio estándar, y la puerta en forma de L con techo complementa un diseño ergonómico, permitiendo un fácil acceso a la zona alrededor de la mesa. Excelente descarga de virutas alrededor de un amplio recinto. Amplio espacio y fácil descarga de virutas alrededor de la mesa Se utiliza una mesa rígida redonda para operaciones de torneado y fresado.
